ESD POM vs ESD PEEK: ¿Quién es más adecuado para usted?

La lámina ESD POM (lámina antiestática de polioximetileno) es una lámina de plástico de ingeniería hecha de polioximetileno (POM) como material base, modificada agregando agentes antiestáticos. Su objetivo es resolver el problema de la acumulación de electricidad estática en láminas de POM ordinarias.

La lámina ESD PEEK (lámina de polieteretercetona antiestática), por otro lado, es un material antiestático de alto rendimiento elaborado a partir de polieteretercetona (PEEK) como material base, relleno con rellenos conductores. Combina las propiedades inherentes del PEEK con capacidades de disipación estática.

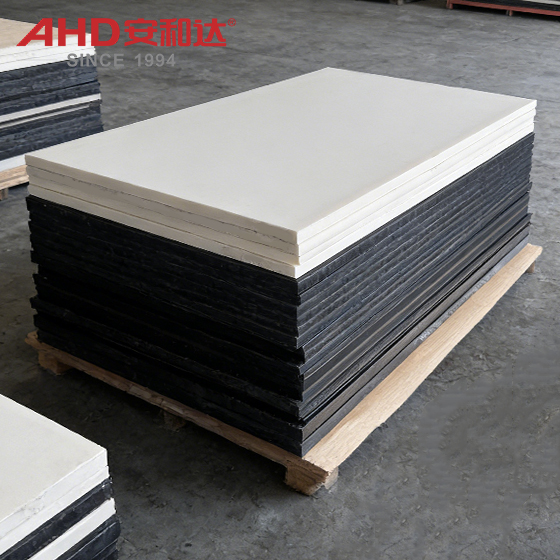

Hoja AHD ESD POM (hoja de poliacetal)

La resistividad de los materiales antiestáticos suele estar dentro del rango de 10⁷ a 10¹⁰ ohmios. Si el rendimiento es consistente, ¿por qué se requieren materiales diferentes?

1. Diferencias en adaptabilidad a ambientes extremos: "Utilizable" ≠ "Eficaz".

Escenarios de alta temperatura: si la temperatura ambiente es >120 ℃ (p. ej., dispositivos cerca de hornos de reflujo de semiconductores), el ESD POM se ablandará y se deformará (la temperatura de distorsión por calor (HDT) es de solo 110 ℃), lo que provocará fallas en el posicionamiento del dispositivo; mientras que ESD PEEK mantiene la rigidez a 260 ℃ y puede funcionar de manera estable durante mucho tiempo.

Escenarios de corrosión: en los componentes de protección electrostática dentro de reactores químicos (contacto con ácido sulfúrico concentrado), ESD POM se hinchará y corroerá (la resistencia disminuye en un 50 % en 24 horas), mientras que ESD PEEK puede resistir ácido sulfúrico concentrado a 150 ℃.

Escenarios de radiación/vacío: los rodamientos de control de actitud de los satélites requieren propiedades antiestáticas en entornos de radiación espacial (rayos gamma) y vacío. ESD POM se vuelve quebradizo bajo una radiación de 100 kGy, mientras que ESD PEEK puede soportar 1000 kGy con una tasa de ventilación de vacío de <0,01 % (sin contaminar los componentes ópticos).

2. Coincidencia de rendimiento mecánico: "suficiente" ≠ "óptimo"

Escenarios de carga dinámica: las cajas de cambios de alta velocidad requieren materiales con alta resistencia al desgaste y al impacto. Si bien el ESD POM es resistente al desgaste, su resistencia al impacto con muescas es de solo 6-10 kJ/m², lo que lo hace propenso a romperse los dientes a altas velocidades. ESD PEEK tiene una resistencia al impacto de 50-80 kJ/m² y mantiene la tenacidad a altas temperaturas, lo que lo hace más adecuado.

Escenarios de posicionamiento de precisión: los instrumentos de precisión requieren materiales con coeficientes de expansión térmica extremadamente bajos. ESD POM tiene un coeficiente de expansión térmica de 1,1 × 10⁻⁴/℃ (deformación de 0,11 mm bajo una diferencia de temperatura de 100 ℃), lo que puede provocar una desalineación de la máscara; ESD PEEK tiene un coeficiente de expansión térmica de 1,5 × 10⁻⁵/℃ (deformación de solo 0,015 mm bajo la misma diferencia de temperatura), cumpliendo con los requisitos de precisión a nivel de micras.

3. Procesamiento y rentabilidad: "Se puede hacer" ≠ "Rentable"

Para piezas simples de gran volumen: dispositivos de prueba de PCB en fábricas de productos electrónicos (estructura simple, gran cantidad), moldeo por inyección ESD POM tiene un tiempo de ciclo corto y bajo costo, adecuado para producción en masa; El uso de ESD PEEK ampliaría el ciclo de inyección y aumentaría los costes, haciéndolo innecesario.

Para piezas complejas de pequeño volumen: anillos de sellado de motores de aeronaves (forma compleja, cantidad pequeña), ESD PEEK se puede mecanizar con precisión utilizando CNC para cumplir con los requisitos de sellado de alta temperatura; ESD POM no puede soportar temperaturas de hasta 260 ℃ y su uso forzado provocaría fugas en el motor.

4. Requisitos funcionales especiales: valor añadido más allá de lo "antiestático"

Aligeramiento: conexiones servo de drones (prioridad de reducción de peso), la densidad ESD PEEK es menor que ESD POM, lo que resulta en una reducción de peso del 8 % con la misma resistencia y una mayor duración de la batería.

Hoja AHD Beige ESD POM (hoja Delrin)

1. Propiedades de la hoja ESD POM

Propiedades mecánicas: alta rigidez, alta resistencia al desgaste, baja fricción

Resistencia y Rigidez: Resistencia a la tracción 60-75 MPa, módulo de flexión 2,8-3,5 GPa (excelente rigidez), dureza HRR 78-82 (dureza Rockwell), adecuado para cargas estáticas y posicionamiento de alta precisión.

Resistencia al desgaste: Coeficiente de fricción de solo 0,1-0,3 (fricción seca), la resistencia al desgaste es el doble que la del PA66, comúnmente utilizado en piezas móviles como engranajes, deslizadores y cojinetes.

Resistencia a la fatiga: Resistencia a la fatiga con muescas de aproximadamente 25 MPa, superior a materiales como ABS y PC, adecuada para accesorios con movimiento alternativo a largo plazo.

Procesabilidad: Fácil de moldear, bajo costo, alta precisión

Procesamiento termoplástico: Punto de fusión 163-175 ℃, se puede procesar mediante moldeo por inyección, extrusión, fresado CNC, torneado, perforación, etc., con baja contracción del moldeo y control de tolerancia preciso.

Fácil de mecanizar: no se derrite ni se pega durante el corte; Se puede lograr un acabado de espejo cuando el filo está afilado, adecuado para la fabricación de accesorios complejos.

Resistencia a la temperatura y a la intemperie: Resistencia a la temperatura moderada, fácilmente afectada por el medio ambiente. La temperatura de funcionamiento a largo plazo es de -40 ℃ a 100 ℃ (a corto plazo 130 ℃). Se ablanda gradualmente y sus propiedades mecánicas disminuyen por encima de los 100 ℃.

Resistencia a la intemperie: propenso al envejecimiento bajo la radiación ultravioleta; Se requieren estabilizadores UV para uso en exteriores. Buena resistencia al vapor de agua.

Resistencia química: Resistencia a la corrosión moderada, incompatible con ácidos y álcalis fuertes. Resistente a disolventes orgánicos (como alcoholes y aceites) y ácidos débiles (como el ácido clorhídrico diluido), pero no resistente a ácidos fuertes (ácido sulfúrico concentrado, ácido nítrico concentrado), álcalis fuertes (NaOH concentrado) y agentes oxidantes fuertes (como el peróxido de hidrógeno). El contacto con estos provocará hinchazón y degradación.

Propiedades eléctricas: disipación estática estable. Resistividad de la superficie 10^6-10^9 Ω (dependiendo del tipo de agente antiestático), resistividad del volumen 10^5-10^8 Ω·cm, tiempo de caída estática < 2 segundos (cumple con el estándar ANSI/ESD S20.20).

Costo y protección del medio ambiente: alta rentabilidad, reciclable. El costo de la materia prima es solo 1/5 o incluso menos del ESD PEEK, el consumo de energía de procesamiento es bajo y la chatarra se puede reciclar (tasa de retención del rendimiento del material reciclado > 80%).

Hoja de plástico AHD ESD PEEK

2. Propiedades de la hoja ESD PEEK

Propiedades mecánicas: resistencia a temperaturas ultraaltas, alta resistencia, alta tenacidad

Resistencia y rigidez: Resistencia a la tracción 90-110 MPa, módulo de flexión 3,6-4,5 GPa (superior al POM), excelente tenacidad, resistencia al impacto entallado 50-80 kJ/m², mucho mayor que el POM.

Resistencia a la fluencia a altas temperaturas: bajo tensión de 200 ℃ y 10 MPa, deformación por fluencia <0,5 % después de 1000 horas (POM exhibe una fluencia significativa a 100 ℃), adecuada para soportar cargas estáticas a altas temperaturas a largo plazo.

Resistencia a la fatiga: Resistencia a la fatiga con muescas de 35 a 45 MPa, manteniéndose por encima de 25 MPa incluso a altas temperaturas (200 ℃).

Procesabilidad: Alta dificultad, alta precisión, requiere procesos especializados.

Ventana de trabajo en caliente estrecha: punto de fusión 343 ℃, temperatura de procesamiento requerida 360-400 ℃, requiere máquinas de moldeo por inyección de alta temperatura especializadas o máquinas herramienta CNC (las herramientas deben estar hechas de carburo cementado o revestimiento cerámico). Alta precisión de corte: Coeficiente de expansión térmica extremadamente bajo (solo 1/7 del POM), lo que resulta en una excelente estabilidad dimensional después del mecanizado, adecuado para accesorios de posicionamiento a nivel de micras en máquinas de litografía de semiconductores.

Soldadura y unión: Puede soldarse mediante soldadura láser o ultrasónica; La unión requiere adhesivo específico de PEEK.

Resistencia a la temperatura y a la intemperie: Adaptable a ambientes extremos.

Temperatura de funcionamiento a largo plazo: -60 ℃ ~ 250 ℃ (a corto plazo 310 ℃); uso continuo en aire a 250 ℃ sin descomposición; Puede alcanzar los 300 ℃ en gases inertes, superando con creces el POM.

Resistencia a la radiación: Resistente a dosis de rayos gamma >1000 kGy (adecuado para centrales nucleares y entornos espaciales), mientras que el POM se vuelve quebradizo a 100 kGy.

Resistencia a la intemperie: Con la adición de estabilizadores UV, puede usarse en exteriores durante más de 20 años sin amarillear ni volverse quebradizo (superior al POM).

Resistencia química: casi "resistencia a la corrosión universal"

Resistente a casi todos los medios químicos: ácido sulfúrico concentrado (98 %, 150 ℃), ácido nítrico concentrado (68 %, 100 ℃), hidróxido de sodio (50 %, 200 ℃), disolventes orgánicos (acetona, diclorometano, DMF, etc.), incluso agua regia (requiere una formulación especial). Su única debilidad es su incapacidad para resistir el ácido sulfúrico humeante y el peróxido de hidrógeno concentrado.

Propiedades eléctricas: propiedades antiestáticas estables de banda ancha

Resistividad de la superficie 10^6-10^9 Ω, resistividad del volumen 10^6-10^9 Ω·cm, tiempo de desintegración electrostática <1 segundo (mejor que ESD POM) y el rendimiento permanece sin cambios en entornos de vacío y temperatura alta/baja (-196 ℃ ~ 300 ℃).

Retardante de llama: seguridad de grado aeroespacial

Ignífugo: clasificación UL94 V-0 (0,4 mm de espesor), emisión de humo extremadamente baja durante la combustión (densidad de humo <5), índice de oxígeno 47% (excelentes propiedades autoextinguibles), adecuado para interiores de aviones.

Barreras de costos y aplicaciones: posicionamiento de alto nivel, alta inversión, alto retorno

Los costos de materia prima son 5 veces mayores que los de ESD POM. El procesamiento requiere equipo especializado y personal técnico, lo que lo hace adecuado para campos de alto valor agregado (como semiconductores, aeroespacial y médico).

Placa AHD ESD PEEK

Recomendaciones

1. Escenarios para ESD POM:

Líneas de ensamblaje electrónico: como accesorios de prueba de PCB y plantillas de colocación SMT, que requieren propiedades antiestáticas y costos controlables.

Componentes mecánicos de precisión: como engranajes, deslizadores y cojinetes, que requieren alta rigidez y resistencia al desgaste.

Equipos para salas limpias: como accesorios para detectores LCD y moldes para embalaje de semiconductores, que requieren poco polvo (ESD POM sin carbono).

2. Escenarios para ESD PEEK:

Fabricación de semiconductores: como plantillas para manipulación de obleas y soportes para máscaras de fotolitografía, que requieren resistencia a altas temperaturas, propiedades antiestáticas y un entorno libre de polvo.

Aeroespacial: como anillos de sellado de motores de aviones y cojinetes de control de actitud de satélites, que requieren estabilidad a altas y bajas temperaturas y resistencia a la radiación.

Médico de alta gama: como soportes de bobinas de gradiente para resonancia magnética y articulaciones de robots quirúrgicos, que requieren biocompatibilidad y resistencia a la desinfección y la corrosión.

Nueva energía: como láminas aislantes de módulos de batería y casquillos de rotor de motor, que requieren protección electrostática en entornos de alto voltaje.

ESD POM es adecuado para aplicaciones generales antiestáticas y sensibles a los costos, mientras que ESD PEEK es adecuado para aplicaciones de alta precisión, alta temperatura y alta corrosión. Al elegir, se deben considerar de manera integral factores como los requisitos antiestáticos, las condiciones ambientales (temperatura, medios químicos) y el costo.
