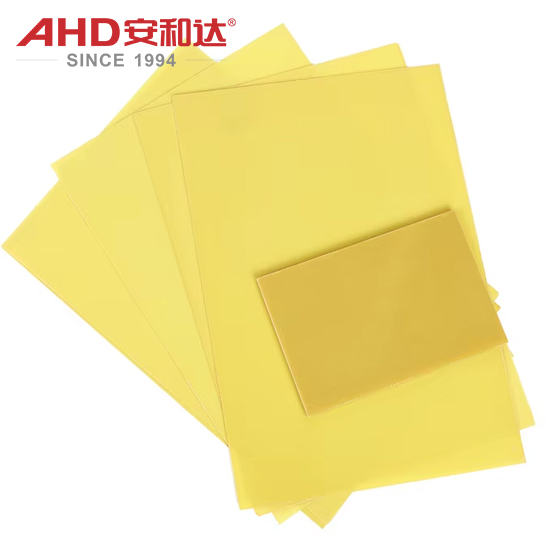

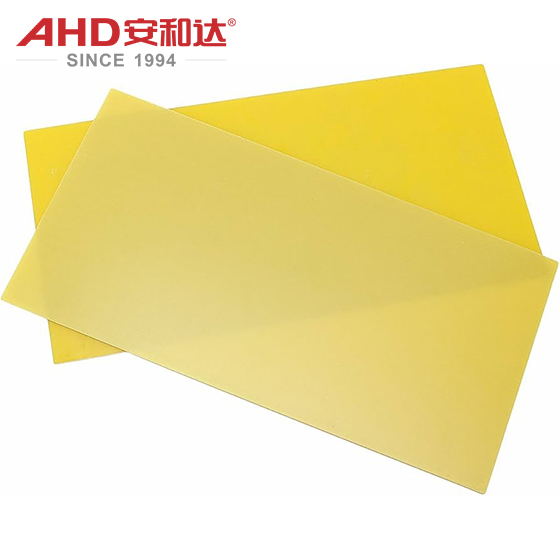

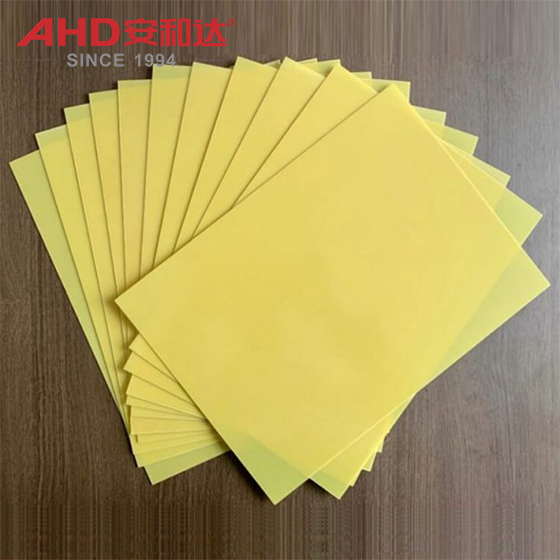

Hoja de fibra de vidrio de resina epoxi de alto rendimiento y bajo costo
La lámina epoxi, también conocida como tablero de fibra de vidrio de resina epoxi, es un material compuesto de alto rendimiento elaborado a partir de resina epoxi y tela de fibra de vidrio mediante un proceso de prensado en caliente. Su núcleo es la impregnación de resina de la tela de fibra de vidrio que, después del curado, forma una placa densa y de alta resistencia ampliamente utilizada en electrónica, industria y aeroespacial.
Ⅰ . Características principales de la lámina de fibra de vidrio epoxi
Excelente aislamiento eléctrico: La resina epoxi en sí misma es un material de alto aislamiento y, cuando se combina con fibra de vidrio, mantiene excelentes propiedades dieléctricas (resistividad de volumen > 10¹² Ω·cm), lo que la hace adecuada para aplicaciones de alto voltaje y alta frecuencia.
Alta resistencia y resistencia al impacto: la fibra de vidrio proporciona una alta resistencia a la tracción (aproximadamente 300-500 MPa), mientras que la resina epoxi llena los espacios de la fibra y transfiere la tensión. La resistencia mecánica general es cercana a la del metal, pero la densidad es sólo 1/4 de la del acero.
Resistencia a la corrosión química: resistente a ácidos, álcalis y disolventes orgánicos (como alcohol y acetona), no se hincha ni se descompone fácilmente con el contacto prolongado (deben evitarse ácidos oxidantes fuertes como el ácido sulfúrico concentrado). Buena resistencia al calor: los tableros epoxi estándar pueden funcionar continuamente a 120-130 ℃, mientras que los modelos modificados (como el FR-4 de alta Tg) pueden soportar 170-180 ℃ y la resistencia a temperaturas a corto plazo puede alcanzar más de 200 ℃.
Alta estabilidad dimensional: Bajo coeficiente de expansión térmica (aproximadamente 10-15 ppm/℃), lo que resulta en una deformación mínima cuando se somete a cambios de temperatura o humedad, lo que lo hace adecuado para componentes de precisión.
Ⅱ. Ventajas clave de la lámina epoxi de fibra de vidrio
Rendimiento general equilibrado: combina aislamiento, solidez y resistencia a la intemperie, superior a los plásticos comunes (como el ABS) y algunos metales.
Procesamiento flexible: Puede fabricarse en formas complejas mediante corte, perforación y grabado CNC, sin necesidad de equipo especial.
Costo controlable: en comparación con las láminas de fibra de carbono o los compuestos de matriz cerámica, las láminas de epoxi tienen menores costos de materia prima y procesamiento.
Retardante de llama opcional: con la adición de retardantes de llama bromados, puede alcanzar la clasificación UL94 V-0 (como FR-4), lo que garantiza una alta seguridad.
Ⅲ. Escenarios de aplicación típicos de Hoja laminada de epoxi de vidrio
Electrónica y electricidad: sustratos de placas de circuitos PCB, componentes de aislamiento de transformadores, bases de relés, particiones de aislamiento de interruptores de alto voltaje.
Equipos industriales: componentes estructurales mecánicos (como plantillas, accesorios), cuñas para ranuras de motores, revestimientos de tuberías resistentes a ácidos y álcalis.
Aeroespacial: componentes de aislamiento que no soportan carga (como capas internas de radomo, placas de montaje de instrumentos).
Industria automotriz: particiones aislantes de paquetes de baterías, carcasas de sensores del compartimiento del motor, soportes de equipos electrónicos de vehículos.
Ⅳ. Métodos de procesamiento secundario
Los tableros epoxi se pueden procesar con herramientas convencionales, pero se debe tener cuidado con la dureza de la fibra de vidrio y la fragilidad de la resina:
Corte: utilice una hoja de sierra de carburo o corte con láser para evitar astillas con cuchillos de acero comunes; para tableros gruesos, se recomienda el corte con chorro de agua para reducir las rebabas.
Perforación: utilice una broca de carburo a baja velocidad y con un avance pequeño para evitar la delaminación.
Esmerilado/Pulido: Primero, use papel de lija de grano 80-240 para un pulido grueso para eliminar las rebabas, luego use papel de lija fino de grano 400-1000 para un pulido fino y obtener una superficie lisa.
Tratamiento de la superficie: Se puede serigrafiar, pintar con aerosol (se requiere una imprimación para mejorar la adhesión) o se puede aplicar grasa térmica para aplicaciones de disipación de calor.
Ⅴ. Precauciones
Protección de procesamiento: El polvo de fibra de vidrio puede irritar el tracto respiratorio; use máscaras, gafas protectoras y guantes. Se recomienda ventilación y eliminación de polvo en el taller de procesamiento.
Condiciones de almacenamiento: Almacenar en un recipiente sellado en un ambiente seco (humedad <60%) para evitar la absorción de humedad que podría provocar delaminación (especialmente después de un almacenamiento prolongado, precalentar a 50-60 ℃ antes de usar). Limitaciones de temperatura: Evite el uso prolongado a temperaturas excesivamente altas (por ejemplo, los tableros epoxi convencionales se ablandarán a temperaturas superiores a 130 ℃). Para aplicaciones de alta temperatura, seleccione un modelo de alta Tg.
Proceso de unión: al unir metales u otros plásticos, use adhesivo epóxico y lije la superficie para aumentar la rugosidad.
Ⅵ. Comparación con otros materiales de Hoja de Fibra de Vidrio Epoxi (Hoja Epoxi 3240)
| Materials |
Epoxy Glass Fiber Sheet |
Bakelite |
FR4 |
| Electrical Insulation |
Excellent (>10¹² Ω·cm) |
Good (>10¹⁰ Ω·cm) |
Excellent (Same as epoxy board, flame retardant upgrade) |
| Heat Resistance |
120-180℃ |
100-120℃ |
170-180℃ (High Tg type) |
| Strength |
Medium-high |
Medium-low |
Medium-high (same as epoxy board, superior performance) |
Ⅶ. Principales desventajas
Alta fragilidad: propenso a agrietarse tras el impacto (especialmente a bajas temperaturas), inadecuado para escenarios de carga dinámica alta.
Color limitado: el color estándar es amarillo; Las versiones coloreadas requieren procesos de teñido adicionales, lo que aumenta los costos.
Requisitos de alta precisión de procesamiento: la perforación o el corte inadecuados pueden causar fácilmente delaminación o rebabas, lo que requiere control de los parámetros del proceso.
Resistencia limitada a la intemperie: la exposición prolongada a los rayos UV provocará envejecimiento (coloración amarillenta); Se requiere una capa protectora para uso en exteriores.
Ⅷ. Resumen
Los tableros epoxi, con su aislamiento, resistencia y resistencia química equilibrados, se han convertido en un material aislante de "uso general" en los campos electrónico, eléctrico e industrial. Al seleccionar, el modelo (p. ej., tablero epoxi ordinario o FR-4 de alta Tg) debe combinarse de acuerdo con las necesidades específicas (p. ej., temperatura, resistencia mecánica) y se debe prestar atención a la protección del procesamiento y las condiciones de almacenamiento. En comparación con los metales o los materiales compuestos de alto rendimiento, es la opción preferida para componentes estructurales de aislamiento rentables.
Ⅸ. Aquí hay tres preguntas frecuentes sobre las láminas de fibra de vidrio de resina epoxi:
P1: ¿Cuál es la diferencia entre las láminas de resina epoxi y las láminas de baquelita (resina fenólica) normales? ¿Cuál es más adecuado para el aislamiento?
R: Ambos son materiales aislantes, pero su rendimiento difiere significativamente:
Aislamiento: Las láminas de resina epoxi tienen una resistividad de volumen mucho mayor que la baquelita, lo que las hace más confiables en aplicaciones de alta frecuencia y alto voltaje.
Resistencia al calor: Las láminas de resina epoxi normalmente soportan temperaturas de 120-130 ℃, y los tipos de alta Tg alcanzan los 180 ℃; La baquelita solo resiste 100-120 ℃ y se ablanda fácilmente a altas temperaturas.
Resistencia: Las láminas de resina epoxi tienen entre 2 y 3 veces más resistencia a la tracción que la baquelita y son más resistentes a los impactos.
Aplicaciones: La baquelita es más barata y adecuada para componentes de aislamiento de bajos requisitos (como bases de interruptores comunes); Las láminas de resina epoxi son más adecuadas para aplicaciones de alto aislamiento y alta resistencia (como sustratos de PCB y paneles aislantes de equipos de alto voltaje).
P2: ¿Cuál es el límite superior de resistencia a la temperatura de las láminas de resina epoxi? ¿Se pueden utilizar en ambientes de alta temperatura durante períodos prolongados?
R: Los tableros epoxi se clasifican según su resistencia a la temperatura en tipos "estándar" y "alta Tg":
Tipo estándar (p. ej., FR-4): temperatura de funcionamiento a largo plazo 120-130 ℃, resistencia a corto plazo 150-170 ℃; exceder estas temperaturas provoca ablandamiento y degradación del rendimiento.
Tipo de alta Tg (p. ej., Tg170/Tg180): la resistencia al calor se mejora mediante la modificación de la resina; Temperatura de funcionamiento a largo plazo 170-180 ℃, resistencia a corto plazo por encima de 200 ℃.
Nota: La exposición prolongada a temperaturas excesivas provocará la descomposición de la resina y la degradación del rendimiento del aislamiento. Se debe seleccionar el modelo apropiado en función de la temperatura máxima de funcionamiento del equipo.
P3: Siempre se producen delaminación o rebabas al procesar tableros epoxi. ¿Cómo se puede evitar esto?
R: La delaminación y las rebabas se deben principalmente a una unión insuficiente entre la fibra de vidrio y la resina o a parámetros de procesamiento inadecuados. Esto se puede mejorar mediante los siguientes métodos:
Selección de herramientas: utilice hojas de sierra de carburo para cortar y brocas de carburo con un ángulo de vértice de 135° para perforar (para reducir la concentración de tensiones). Reduzca la velocidad de avance: taladre a 500-1000 RPM con una velocidad de avance de 0,05-0,1 mm/revolución para evitar una fricción rápida y la generación de calor que podrían provocar delaminación.
Pretratamiento: Para placas gruesas, precaliente a 50-60 ℃ para ablandar la resina y reducir la fragilidad; revise la placa para detectar grietas ocultas antes de cortar.
Postratamiento: Los bordes rugosos se pueden lijar ligeramente con papel de lija fino (grano 400 o superior); La delaminación se puede reparar con adhesivo epoxi.
