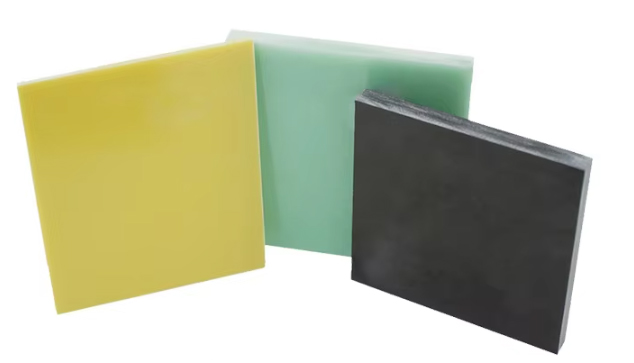

Hoja de fibra de vidrio epoxi y hoja de fibra de vidrio FR4: sus respectivas características, ventajas y diferencias

La hoja de fibra de vidrio epoxi es un término general para las hojas compuestas hechas de tela de fibra de vidrio como refuerzo y resina epoxi como matriz. FR4 (Retardante de Llama 4) es un subtipo de alto rendimiento de la lámina de vidrio epoxi que cumple con los estándares específicos de la industria y está diseñado específicamente para los campos eléctricos y electrónicos. Lo siguiente analiza sus características, ventajas y diferencias clave:

I. Características y ventajas de las hojas de fibra de vidrio epoxi amarillo

Características:

1. Composición del material base: hecha de tela de fibra de vidrio como capa de refuerzo y resina epoxi como una matriz de unión, se produce a través de un proceso de moldeo de prensa caliente.

2. Rendimiento general:

• Resistencia mecánica: el alto módulo de fibra de vidrio imparte excelente tracción, compresión y resistencia a la flexión a la lámina (la resistencia a la tracción típica es de aproximadamente 300-500 MPa).

• Aislamiento eléctrico: la resina epoxi tiene una constante dieléctrica (DK) de aproximadamente 4.5-5.0 (a 1 MHz) y un factor de disipación bajo (DF) de aproximadamente 0.005-0.01, lo que lo hace adecuado para aplicaciones de aislamiento de baja frecuencia o baja frecuencia.

• Resistencia química: resistente a los ácidos, álcalis y solventes orgánicos (como alcoholes e hidrocarburos), pero los ácidos oxidantes fuertes (como el ácido sulfúrico concentrado) pueden hacer que la resina se descomponga.

• Resistencia a la temperatura: la temperatura de funcionamiento a largo plazo de la placa convencional de fibra de vidrio epoxi es de aproximadamente -50 ° C a 105 ° C (no modificada), con resistencia a la temperatura a corto plazo que alcanza 120-130 ° C.

• Procesabilidad: se puede procesar en varias formas a través de corte, perforación, fresado CNC y otros procesos.

3. Ajuste: dependiendo del tipo de resina epoxi (p. Ej., Epoxi Novolac, epoxi bromado, epoxi que contiene silicona) y el tipo de fibra de vidrio (p. Ej., T-type, type, type d), diferentes propiedades (eg, resistencia al clima, retardos de flameos, propiedades dieléctricas) se pueden personalizar.

Ventajas:

• Flexibilidad de costos: cuando el cumplimiento de estándares específicos no es obligatorio, la formulación y el proceso del material se pueden simplificar, lo que lo hace adecuado para aplicaciones con requisitos de rendimiento menos estrictos y a un costo más bajo que FR4 de alta gama.

• Se puede ajustar la formulación de resina (por ejemplo, agregar rellenos o retardantes de llama) o el número de capas de fibra, se pueden cumplir los requisitos de resistencia mecánica, resistencia a la intemperie o entornos específicos (como humedad y pulverización de sal).

• Una amplia gama de aplicaciones: además del campo electrónico, también se puede utilizar en aplicaciones no precisas, como paneles protectores de equipos industriales, placas de respaldo de moho y componentes estructurales aislantes.

Hoja epoxi amarilla AHD

II. Características y ventajas de la lámina de fibra de vidrio FR4

FR4 es una lámina estandarizada de fibra de vidrio epoxi que se adhiere estrictamente a los estándares internacionales e industriales y está diseñado específicamente para la industria eléctrica y electrónica. Sus características centrales están optimizadas para una alta confiabilidad y consistencia.

Características:

1. Restricciones estándar estrictas:

• Retraso de la llama: debe aprobar la certificación UL94 V-0 (tiempo de autoextingumento ≤10 segundos para el grosor ≤3 mm). Algunas láminas de alta gama FR4 pueden lograr V-0 o incluso 5VA (una calificación de retraso de llama más estricta).

• Rendimiento eléctrico: la constante dieléctrica (DK) es aproximadamente 4.2-4.8 a 1 MHz, factor de disipación (DF) ≤0.008 (tipo convencional), y las versiones de alta frecuencia pueden lograr DK tan bajo como 3.5-3.9 (10 GHz).

• Rendimiento térmico: temperatura de transición de vidrio (TG) ≥130 ° C (TG130) para tipos convencionales, ≥150 ° C (TG150) para tipos de TG mediano y ≥170 ° C (TG170) para tipos de TG de altos TG. La resistencia a la temperatura a corto plazo alcanza 260-300 ° C (aplicaciones de soldadura).

• Precisión mecánica: tolerancias de espesor estrictamente controladas y alta planitud de la superficie (deformación ≤0.5%).

2. Rendimiento clave mejorado:

• Resistencia de humedad y calor: pasa pruebas de absorción de humedad (≤0.1%) y mantiene una alta resistencia a aislamiento (≥1 × 10¹⁰ Ω) en ambientes de alta temperatura y humedad (85 ° C/85% HR).

• Resistencia de soldadura: soporta múltiples ciclos de soldadura de reflujo (sin delaminación o ampollas), lo que lo hace adecuado para procesos de alta temperatura en la fabricación de PCB.

Ventajas:

• Alta confiabilidad: producción estandarizada y pruebas rigurosas aseguran la consistencia del rendimiento por lotes a lotes, lo que lo hace particularmente adecuado para dispositivos electrónicos que requieren alta seguridad y estabilidad.

• Adecuado para aplicaciones electrónicas: baja pérdida dieléctrica, alta resistencia al calor y retraso de llama lo convierten en un material preferido para sustratos de PCB.

• Cadena de suministro madura: la producción a gran escala está disponible a nivel mundial, asegurando un suministro estable y costos manejables.

AHD G10 FR4 Glassfiber Sheet

Ⅲ. Resumen de las diferencias

	Lámina de fibra de vidrio epoxi	FR4 GlassFiber Sheet
Definición y estándares	Generalmente se refiere a paneles compuestos de fibra de vidrio + epoxi, no gobernados por estándares obligatorios.	Los paneles de fibra de vidrio epoxi que cumplen con los estándares de la industria específicos (como Nema Li-1) son una subcategoría de la primera.
Destacados de rendimiento	Alta versatilidad, con ajustes de rendimiento flexibles (por ejemplo, bajo costo, resistencia a la intemperie).	Concéntrese en la confiabilidad de grado electrónico: retraso de alta llama (V-0), baja pérdida dieléctrica y alta resistencia al calor (TG ≥ 130 ° C).
Aplicaciones	Paneles protectores industriales, placas de respaldo de moho, componentes de aislamiento sin precisión, etc.	Sustratos de PCB, componentes de aislamiento electrónico y eléctrico, equipos de comunicación de alta frecuencia, etc.
Rendimiento consistente	La variabilidad por lotes a lotes es significativa (dependiendo de la formulación y el control del proceso).	El estricto control de calidad garantiza un rendimiento altamente consistente de lotes a lotes.
Costo	Debido a la simplificación del proceso o los ajustes de rendimiento, los costos pueden ser más bajos (dependiendo de las necesidades específicas).	Los requisitos estandarizados de producción y calidad dan como resultado costos ligeramente más altos que los productos de uso general.

FR4 es esencialmente una hoja estandarizada de fibra de vidrio epoxi de grado electrónico. Cumple con especificaciones de rendimiento estrictas (retraso de llama, resistencia al calor y propiedades eléctricas) para cumplir con los requisitos de aplicaciones electrónicas de precisión como PCB. La hoja de fibra de vidrio epoxi de uso general, por otro lado, ofrece una mayor flexibilidad y es adecuada para aplicaciones industriales con requisitos de rendimiento más bajos o aquellos que requieren personalización. La elección debe basarse en la aplicación específica: FR4 se prefiere en la industria electrónica, mientras que las láminas de fibra de vidrio epoxi de uso general se pueden seleccionar en función de los requisitos de costo y rendimiento para aplicaciones no electrónicas.
