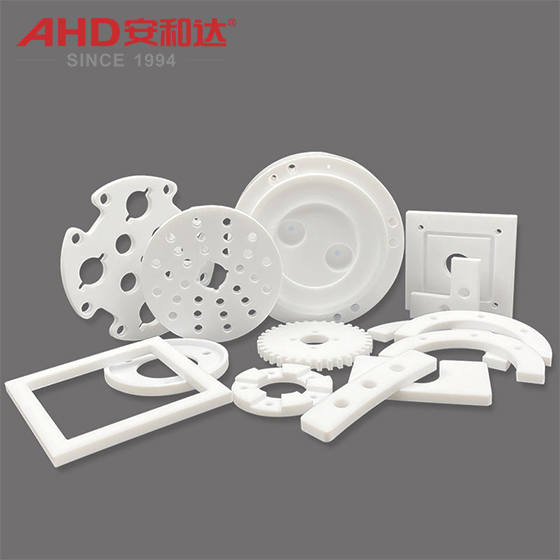

Pieza de PTFE: piezas de amplio rango de temperatura, resistentes a la corrosión y al desgaste

El PTFE (politetrafluoroetileno), comúnmente conocido como el "rey de los plásticos" o "teflón", es un material polimérico fluorado semicristalino polimerizado a partir de monómeros de tetrafluoroetileno. Su estructura molecular única (cadenas de carbono completamente envueltas por átomos de flúor, formando una "capa protectora de fluorocarbono") le confiere una inercia química extrema, estabilidad en un amplio rango de temperaturas, fricción ultrabaja y excelentes propiedades de aislamiento, lo que lo convierte en uno de los plásticos de ingeniería con el rendimiento integral más destacado disponible actualmente.

Ⅰ . Características principales del PTFE (teflón)

1. Estabilidad química extrema

Base de la estructura molecular: los enlaces CF en la molécula de PTFE tienen energías de enlace extremadamente altas y los átomos de flúor tienen radios pequeños y están densamente empaquetados, formando una densa capa protectora que los aísla de la corrosión química externa.

Manifestaciones específicas: Casi insoluble en cualquier solvente orgánico (incluidos solventes altamente polares como ácido sulfúrico concentrado, ácido nítrico concentrado, agua regia, etc.); Resistente a ácidos fuertes, bases fuertes (hidróxido de sodio, hidróxido de potasio), agentes oxidantes (dicromato de potasio, permanganato de potasio) y agentes reductores; No reacciona con gases comunes (como cloro, oxígeno, amoníaco) y puede descomponerse para producir trazas de fluoruro de hidrógeno solo a altas temperaturas (>400 ℃).

2. Adaptabilidad a un amplio rango de temperaturas

Resistencia a altas temperaturas: punto de fusión de aproximadamente 327 ℃, rango de temperatura de funcionamiento a largo plazo de -200 ℃ a 260 ℃ (a corto plazo hasta 300 ℃), superando con creces a la mayoría de los plásticos de ingeniería;

Resistencia a bajas temperaturas: Temperatura de fragilidad tan baja como -196 ℃, manteniendo la flexibilidad y la resistencia mecánica a bajas temperaturas sin agrietarse.

3. Propiedades autolubricantes y de fricción ultrabaja

Coeficiente de fricción extremadamente bajo: Coeficiente de fricción en seco de sólo 0,04, uno de los coeficientes de fricción más bajos conocidos entre materiales sólidos;

Propiedades autolubricantes: logra un movimiento de baja fricción sin lubricante adicional, con una tasa de desgaste extremadamente baja.

4. Excelentes propiedades antiadherentes

Energía superficial extremadamente baja: tensión superficial de sólo 18 mN/m (en comparación con 72 mN/m del agua), casi todos los líquidos y sólidos no pueden adherirse a su superficie, de ahí el término "antiadherente".

5. Excelente aislamiento eléctrico

Propiedades dieléctricas estables: Constante dieléctrica aproximadamente 2,1 (cerca del vacío), factor de pérdida dieléctrica <0,0002, resistividad de volumen >10¹⁸ Ω·cm; Resistencia al arco: La superficie no se carboniza después de la formación de arco, el rendimiento del aislamiento casi no se ve afectado.

6. Propiedades mecánicas especiales

Relativamente suave a temperatura ambiente: Dureza aproximadamente D50~60 (dureza Shore), módulo elástico bajo, fácil de mecanizar;

Débil resistencia al flujo en frío: propenso al "flujo en frío" (deformación por fluencia) bajo presión a largo plazo; El PTFE puro se deformará gradualmente bajo una carga continua (requiere modificación con fibra de vidrio, fibra de carbono, etc. para mejorar esto).

7. Otras propiedades

Resistencia a la intemperie: Resistente a los rayos UV y al envejecimiento por ozono; Resistencia a la radiación: Mejor resistencia a la radiación de alta energía, como los rayos gamma y los rayos X, que la mayoría de los plásticos; No tóxico e inofensivo: Cumple con los estándares de contacto con alimentos de la FDA y la UE, adecuado para el contacto directo con alimentos y productos farmacéuticos.

Barra redonda de PTFE AHD (barra de teflón)

Ⅱ.Hoja y varilla de PTFE para componentes centrales

Las láminas y varillas de PTFE, con sus propiedades centrales como resistencia a altas y bajas temperaturas, inercia química, coeficiente de fricción ultrabajo, resistencia al envejecimiento y propiedades antiadherentes, son el material preferido para componentes que operan en condiciones duras en el campo industrial, especialmente adecuados para los siguientes tipos de componentes clave:

1. Componentes de sellado (se aplican tanto láminas como varillas)

El sellado es la aplicación más común de las láminas/varillas de PTFE. Utilizando su estabilidad química y adaptabilidad a la deformación, resuelven problemas de sellado en entornos altamente corrosivos, de alta temperatura y de alto desgaste.

Juntas de brida resistentes a la corrosión

Aplicaciones adecuadas: Conexiones de brida para tuberías químicas, tanques de almacenamiento de ácidos y álcalis y reactores farmacéuticos.

Ventajas: en comparación con las juntas de caucho, son resistentes a ácidos y álcalis fuertes (como el ácido nítrico concentrado y el ácido fluorhídrico) y a los solventes orgánicos, y no envejecen ni fallan debido a la corrosión del medio; La placa de PTFE se puede cortar directamente en juntas de diferentes tamaños y las varillas se pueden procesar en anillos de sellado de forma irregular.

Sellos de pistón/vástago de pistón

Adecuado para: Sellos dinámicos en cilindros hidráulicos, componentes neumáticos y émbolos de maquinaria alimentaria.

Ventajas: El coeficiente de fricción ultrabajo reduce la resistencia al movimiento del pistón; funcionamiento estable incluso sin lubricación; resistente al aceite hidráulico y a los medios de calidad alimentaria, evitando la contaminación de los medios.

Sellos de asiento de válvula/disco de válvula

Adecuado para: Componentes de sellado de núcleos en válvulas químicas, válvulas de alta temperatura y válvulas de vacío.

Ventajas: Resistencia a alta presión (hasta 30 MPa y más), resistencia a temperaturas altas y bajas alternas; mantiene el rendimiento de sellado incluso en condiciones extremas, evitando fugas de medios.

2. Componentes de transmisión resistentes al desgaste (principalmente barras, las láminas se pueden procesar para formar casquillos)

Utilizando las propiedades autolubricantes y resistentes al desgaste del PTFE, estos componentes son adecuados para aplicaciones de transmisión silenciosa o de lubricación sin aceite.

Rodamientos/Manguitos

Aplicaciones adecuadas: manguitos guía de hilo en maquinaria textil, rodamientos de rodillos en maquinaria de fabricación de papel, manguitos transportadores en maquinaria de procesamiento de alimentos.

Ventajas: Lubricación sin aceite, evitando la contaminación de productos con aceite (por ejemplo, alimentos, textiles); El coeficiente de fricción es sólo de alrededor de 0,04, lo que reduce significativamente el desgaste y el ruido.

Engranajes/Rodillos

Aplicaciones adecuadas: Engranajes pequeños y rodillos transportadores en equipos de transmisión con carga ligera (p. ej., impresoras, maquinaria de embalaje).

Ventajas: Peso ligero y bajo nivel de ruido de funcionamiento; resistente a la corrosión química, utilizable en ambientes húmedos o corrosivos, no requiere tratamiento antioxidante.

Almohadillas deslizantes de riel guía

Aplicaciones adecuadas: Almohadillas resistentes al desgaste para rieles guía y controles deslizantes de instrumentos de precisión en equipos automatizados.

Ventajas: El bajo coeficiente de fricción garantiza la precisión del movimiento; Buena estabilidad dimensional en ambientes de alta y baja temperatura.

3. Componentes estructurales resistentes a la corrosión (aplicables a placas/varillas)

Utilizando la inercia química del PTFE, estos componentes se utilizan como soporte estructural o aislamiento en ambientes altamente corrosivos.

Revestimientos/deflectores de equipos químicos

Aplicaciones adecuadas: Revestimientos de tanques de galvanoplastia, deflectores de tanques de decapado, revestimientos de reactores químicos.

Ventajas: Completamente resistente a la corrosión ácida y alcalina; no reaccionará con soluciones de galvanoplastia o decapado; Las láminas de PTFE se pueden soldar entre sí para formar revestimientos de gran superficie, protegiendo el sustrato metálico del equipo.

Soportes aislantes para la industria de semiconductores/electrónica

Aplicaciones adecuadas: Almohadillas aislantes para equipos de procesamiento de obleas semiconductoras, soportes aislantes de alta temperatura para componentes electrónicos.

Ventajas: Excelente rendimiento de aislamiento eléctrico (rigidez dieléctrica ≥20 kV/mm), resistente a la alternancia de temperaturas altas y bajas, no atrae polvo y cumple con los requisitos de limpieza de la industria de semiconductores.

Componentes de transporte para la industria alimentaria/farmacéutica

Aplicaciones adecuadas: Raspadores de cintas transportadoras de alimentos, revestimientos de moldes para prensas de tabletas farmacéuticas, almohadillas resistentes al desgaste para equipos de llenado.

Ventajas: Cumple con los estándares de seguridad en contacto con alimentos, sin liberación de sustancias nocivas; Las propiedades antiadherentes evitan residuos de material y son fáciles de limpiar y desinfectar.

4. Componentes de funciones especiales

Componentes de aislamiento de alta temperatura

Aplicaciones adecuadas: Juntas de aislamiento de equipos aeroespaciales, particiones de aislamiento de hornos de alta temperatura, componentes de aislamiento de paquetes de baterías de nueva energía.

Ventajas: No se descompone con un uso prolongado a 260 ℃, mantiene la flexibilidad a -200 ℃ y exhibe un excelente rendimiento de aislamiento.

Componentes de desmoldeo antiadherentes

Aplicaciones adecuadas: Revestimientos de liberación de troqueles de moldeo de plástico, juntas de troqueles de vulcanización de caucho.

Ventajas: Las propiedades antiadherentes permiten un fácil desmolde sin necesidad de agentes desmoldantes, lo que mejora la eficiencia de producción y la calidad de la superficie del producto.

Consejos de selección

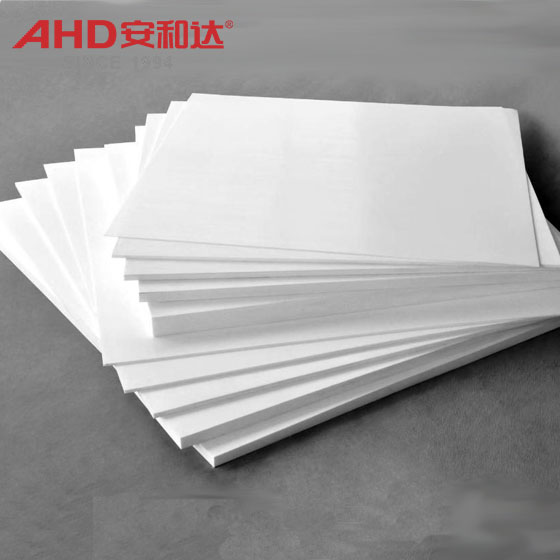

Hoja de PTFE ( hoja de teflón) : adecuada para procesar componentes planos de gran superficie (como juntas, revestimientos, tabiques).

Varilla de PTFE ( barra de teflón) : adecuada para procesar componentes redondos y de formas irregulares (como cojinetes, engranajes, anillos de sellado) y se puede mecanizar en formas complejas mediante torneado y fresado.

Hoja en rollo de PTFE AHD

Ⅲ. Viabilidad del mecanizado de láminas y varillas de PTFE

Las láminas y varillas de PTFE se pueden procesar en varias piezas mediante mecanizado, moldeado y sinterización. Su maquinabilidad se basa principalmente en la eliminación mecánica del material o el prensado en caliente, en lugar del flujo fundido (debido a la viscosidad extremadamente alta de la masa fundida, el moldeo por inyección es difícil).

1. Mecanizado (principales métodos de mecanizado)

El mecanizado de láminas y varillas de PTFE es similar al de los metales, pero es necesario ajustar los parámetros para adaptarlos a sus características suaves y de baja conductividad térmica. Es adecuado para la fabricación de formas simples o piezas de precisión (mediante rectificado posterior).

Torneado: Se utiliza para mecanizar varillas en piezas similares a ejes.

Fresado: Se utiliza para ranurar y contornear láminas.

Perforación: La broca debe estar afilada para evitar que el material se adhiera a la broca debido a la compresión.

Aserrado: Utilice una hoja de sierra de dientes finos con avance a baja velocidad para evitar que se astille.

2. Moldeo por compresión-sinterización (formas complejas) Para piezas por lotes o de gran tamaño, se puede utilizar un proceso de "moldeo por compresión + sinterización":

Conformación a presión: se carga polvo fino de PTFE en un molde y se prensa en frío hasta obtener un espacio en blanco a 10 ~ 30 MPa.

Sinterización: la pieza en bruto se coloca en un horno y se calienta a 360 ~ 380 ℃ (por encima del punto de fusión), se mantiene durante 1 a 4 horas para permitir la reorganización de la cadena molecular y luego se enfría lentamente (para evitar tensiones internas).

Postprocesamiento: la pieza en bruto sinterizada debe corregirse dimensionalmente mediante corte y rectificado.

3. Otros Procesos Auxiliares

Soldadura: el PTFE es difícil de fundir y soldar; Se puede utilizar soldadura por prensado en caliente (calentada a 350 ~ 380 ℃, unión por presión) o soldadura indirecta.

Adhesión: la superficie debe tratarse con una solución de naftaleno sódico (o plasma) para romper los enlaces CF y aumentar la energía superficial, y luego unirse con adhesivo epoxi o poliuretano.
