Hoja ESD PPS: la opción ideal para ensamblaje electrónico SMT

En el ensamblaje electrónico SMT, es muy probable que las ESD dañen piezas pequeñas como circuitos integrados y chips. Incluso 100 V de estática pueden causar daños que no se pueden reparar u defectos ocultos, lo que reduce el rendimiento y aumenta los costos de retrabajo. Las bandejas convencionales que no tienen un tamaño estable pueden provocar que los PCB se desalineen y se coloquen incorrectamente. Las superficies sucias también pueden provocar que las almohadillas de soldadura se contaminen y se formen juntas frías. Los productos de limpieza contienen sustancias químicas que corroen rápidamente los plásticos normales, lo que acorta su vida útil y los hace menos eficaces para prevenir la estática, lo que es aún más peligroso para la producción. PPS Sheet es un material disipador de estática de alto rendimiento que resuelve estos problemas a la perfección. La lámina de sulfuro de polifenileno protege contra ESD de manera estable y puede soportar muy bien el calor y los productos químicos. La lámina de plástico PPS de AHD garantiza una calidad constante para la fabricación SMT de alta precisión y a largo plazo.

Por qué el ensamblaje SMT necesita materiales ESD especiales

Las líneas SMT funcionan a altas temperaturas y necesitan un control estricto de la electricidad estática. En estas condiciones, los materiales ESD normales se descomponen rápidamente, con una resistencia superficial que supera los 10⁶–10⁹ Ω/sq, lo que significa que pierden la protección ESD. Las tasas de expansión térmica superiores a 100 ppm/°C provocan grandes cambios de tamaño, lo que dificulta la colocación precisa de los objetos. Además, los grados de limpieza bajos (Clase 1000 o inferior) permiten que entren partículas en el circuito, lo que puede provocar cortocircuitos.

El material SMT ESD debe cumplir tres criterios básicos según ANSI/ESD S20.20:

Resistividad de la superficie: 10⁶–10⁹ Ω/sq (estable después de 500 horas)

Resistencia al calor continuo: ≥200°C

Estabilidad dimensional: ≤50 ppm/°C expansión térmica

Beneficios del PPS seguro contra ESD en aplicaciones SMT

1. Rendimiento antiestático estable y duradero

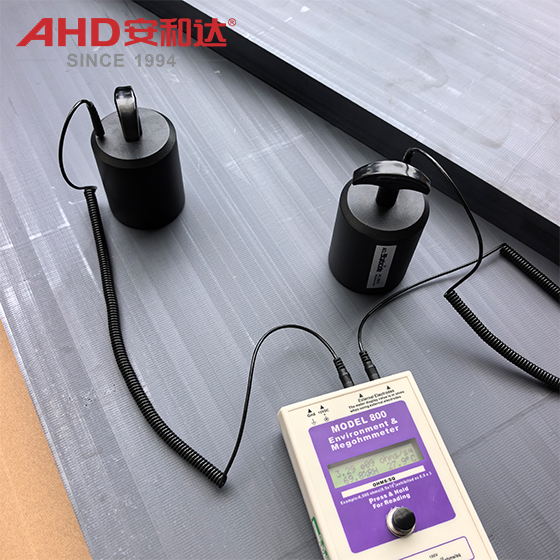

Hoja de sulfuro de polifenileno antiestática que tiene propiedades antiestáticas permanentes (no solo un recubrimiento en la superficie). La resistencia de la superficie se mantiene entre 10⁶ y 10⁹ Ω/sq durante mucho tiempo, lo que está en línea con ANSI/ESD S20.20 y SJ/T 10694. El tiempo de disipación estática de menos de 0,2 segundos evita que la carga se acumule en partes sensibles.

2. Muy buena resistencia a las altas temperaturas.

La lámina ESD PPS que puede soportar altas temperaturas puede soportar ráfagas cortas de 260 °C y períodos prolongados de 220 a 240 °C. Esto lo hace perfecto para entornos de alta temperatura. Se mantiene rígido y plano durante el ciclo térmico, lo que garantiza que la PCB permanezca en el mismo lugar. El ABS ESD, por el contrario, se ablanda a 80°C.

3. Excelente estabilidad dimensional

La placa ESD PPS tiene un coeficiente de expansión térmica bajo (35 ppm/°C) y un módulo alto (3,0 GPa), lo que significa que no cambiará mucho de forma cuando cambie la temperatura. Este nivel de precisión es muy importante para las láminas de PPS antiestáticas que se utilizarán como bandejas portadoras de PCB.

4. Mejor rendimiento con productos químicos y limpieza.

La lámina de PPS que es antiestática puede resistir ácidos, bases, fundentes y disolventes de limpieza como el alcohol isopropílico. Su superficie no desgasifica y tiene pocas partículas, por lo que cumple con los estándares de sala limpia Clase 100 y evita que las almohadillas se ensucien y se formen juntas frías.

5. Rentable y duradero

La lámina AHD ESD PPS sigue funcionando durante al menos cinco años, que es de tres a cinco veces más que los plásticos ESD normales. Su larga vida útil significa que es necesario reemplazarlo con menos frecuencia y tiene menos tiempo de inactividad, lo que reduce el costo total de propiedad.

Cómo elegir una hoja de PPS antiestática para electrónica

Paso 1: verifique los parámetros de rendimiento de ESD

Para SMT, elija 10⁶–10⁹ Ω/sq para resistividad de superficie (según ANSI/ESD S20.20).

Tiempo de descomposición: ≤0,2 s para una descarga estática rápida

Estabilidad: La variación de la resistencia es inferior al 5 % después de 500 horas a 85 °C y 85 % de humedad relativa.

Paso 2: verifique la compatibilidad térmica

Para la exposición en un horno de reflujo, la temperatura debe permanecer por encima de 220°C.

HDT: ≥260°C para evitar que se doble mientras se suelda

Expansión térmica: ≤50 ppm/°C para estabilidad de tamaño

Paso 3: observe las propiedades mecánicas y de mecanizado.

Resistencia a la tracción: al menos 40 MPa para mayor durabilidad de la estructura.

Planitud: ≤0,5 mm/m para usos precisos de bandejas

Maquinabilidad: Puede perforarse, fresarse y fresarse con una máquina CNC.

Paso 4: Asegúrate de que esté limpio y resistente a productos químicos.

Compatible con salas limpias clase 100, no emite gas cuando se limpia

Resistente a productos químicos SMT comunes como fundente, IPA y limpiadores de pasta de soldadura.

Paso 5: Elija un proveedor confiable de láminas ESD PPS para fabricar productos electrónicos.

Trabaje con fabricantes que tengan un historial de éxito:

AHD fabrica plásticos de ingeniería especializados desde 1994, lo que les aporta más de 32 años de experiencia.

Línea completa de productos: una gama completa de láminas y varillas de plástico de ingeniería

Control de calidad: Todas las inspecciones pasaron, con una tasa de cumplimiento del 99,8%.

Personalización: lámina ESD PPS para accesorios SMT que se puede adaptar a cualquier tamaño (de 5 a 100 mm de espesor y de 610 a 1220 mm de ancho)

Hoja ESD PPS para fabricar semiconductores y accesorios SMT

Bandejas y herramientas para manipular soportes de PCB.

La lámina de PPS antiestática para la bandeja portadora de PCB evita que se produzcan daños por ESD mientras se mueve, coloca o prueba la PCB. Debido a que es tan preciso, garantiza que los componentes estén en el lugar correcto, lo que reduce los errores de selección y colocación.

Palets y accesorios para hornos de reflujo y SMT

La placa ESD PPS de alta temperatura para hornos de reflujo es una base fuerte y resistente al calor para PCB que se sueldan entre sí a altas temperaturas (hasta 260 °C). No se deforma después de miles de ciclos, por lo que mantiene su precisión dimensional.

Paquete de gofres y bandejas para componentes semiconductores

Las láminas ESD PPS para la fabricación de semiconductores mantienen seguros los circuitos integrados, chips y otras piezas sensibles mientras se almacenan, mueven y prueban. Tiene propiedades antiestáticas permanentes que detienen fallas ESD latentes, lo cual es importante para aplicaciones de semiconductores que deben ser muy confiables.

AHD lleva 32 años fabricando soluciones ESD PPS.

Desde 1994, hemos sido uno de los principales fabricantes de láminas y varillas de plástico AHD. Fabricamos láminas ESD PPS de alto rendimiento que son perfectas para las industrias SMT y de semiconductores. Algunas de las cosas que nos hacen mejores son:

Calidad inigualable: informes de pruebas completos, estricto control ISO 9001 y cumplimiento del rendimiento del 99,8 %

Características personalizadas: Hoja de PPS ESD de tamaño personalizado para accesorios SMT (de 5 a 100 mm de espesor y de 610 a 1220 mm de ancho)

Los productos que cumplen con los estándares ANSI/ESD S20.20 y SJ/T 10694 cumplen con ESD.

Servicio integral: ayuda en la elección de materiales y mecanizado CNC

La lámina ESD PPS (lámina antiestática de sulfuro de polifenileno) es el mejor material para el ensamblaje electrónico SMT porque protege contra ESD, puede soportar altas temperaturas, mantiene el mismo tamaño y es resistente a productos químicos. Resuelve los principales problemas de los materiales tradicionales, haciéndolos más fiables a largo plazo, reduciendo costes y aumentando el rendimiento.

¿Por qué debería utilizar la lámina ESD PPS en el ensamblaje SMT? La respuesta es que tiene una combinación única de propiedades que ningún otro material ESD puede igualar. Para su próximo proyecto, trabaje con un proveedor confiable de láminas ESD PPS para la fabricación de productos electrónicos, como AHD.
