Por qué la varilla de aislamiento FR4 se utiliza ampliamente en la industria de aparamenta de alto voltaje

La aparamenta de alta tensión se enfrenta a un problema grave: las averías eléctricas y las descargas eléctricas bajo alta tensión provocan fallos en el equipo y accidentes de seguridad. Un retardo de llama deficiente provoca un incendio en caso de cortocircuito o sobrecalentamiento, lo que amenaza la seguridad del equipo y del personal. El rendimiento del aislamiento se deteriora y se produce deformación en ambientes húmedos o de alta temperatura. Resistencia mecánica insuficiente, rotura durante la instalación/funcionamiento, afectando la estabilidad. Estos problemas se resuelven con la varilla de fibra de vidrio FR4 y se convierte en la varilla aislante de alto voltaje preferida para aparamenta. A continuación se muestra una introducción al AHD – FR4 Rod.

Rendimiento de aislamiento eléctrico de varilla de vidrio epoxi FR4

1. Rigidez dieléctrica ultraalta para prevenir fallas eléctricas

La varilla FR4 de alta rigidez dieléctrica para aparamenta tiene una rigidez dieléctrica de 20 a 25 kV/mm, que es mucho más alta que el estándar de la industria de 10 a 15 kV/mm para aislamiento de aparamenta de alto voltaje. Una varilla FR4 de 3 mm de diámetro puede tolerar un alto voltaje a corto plazo de 60-75 kV para evitar fallas eléctricas. Tiene un rendimiento de aislamiento estable incluso en condiciones de humedad y una resistividad de volumen ≥10¹³ Ω·m. Esta actuación está dirigida directamente a los requisitos de prevención de fallas eléctricas de las varillas de aislamiento FR4, garantizando la seguridad de la aparamenta.

2. Resistencia de aislamiento de alta estabilidad en ambientes hostiles.

Varilla de aislamiento FR4 de baja absorción de humedad, la tasa de absorción de agua es ≤0,1%, mucho menor que la varilla de epoxi 3240 (0,2%-0,5%). Para evitar la degradación del rendimiento, su resistencia de aislamiento es ≥10¹¹ Ω después de 1000 horas a 85°C/85% RH. La estabilidad es adecuada para subestaciones costeras/alta humedad.

Dispositivo de distribución de seguridad crítica retardante de llama UL94 V-0

Certificación UL94 V-0: el grado de retardante de llama más alto

Varilla aislante UL94 V-0 para el estándar UL94 V-0 más estricto. La forma en que se aplica la llama, la llama misma la apaga en 10 segundos sin gotas ardientes que puedan encender el material circundante. En situaciones de cortocircuito/sobrecalentamiento previene la propagación del fuego, protegiendo al equipo y al personal. Todas las varillas FR4 retardantes de llama AHD para aislamiento eléctrico cumplen con este estándar, certificado por instituciones autorizadas.

Estabilidad térmica para funcionamiento a altas temperaturas.

La aparamenta de resistencia a altas temperaturas con varilla FR4 es de clase térmica F (155 °C) y algunos grados modificados pueden alcanzar H (180 °C). Resiste choques térmicos (10 ciclos sin agrietarse) y opera a temperaturas entre -40°C y 120°C. Esta estabilidad evita la deformación/fragilidad en los equipos de distribución de alta temperatura, lo que garantiza una confiabilidad a largo plazo.

Propiedades mecánicas mejoradas para soporte estructural en aparamenta

Alta resistencia mecánica para la estabilidad de la instalación.

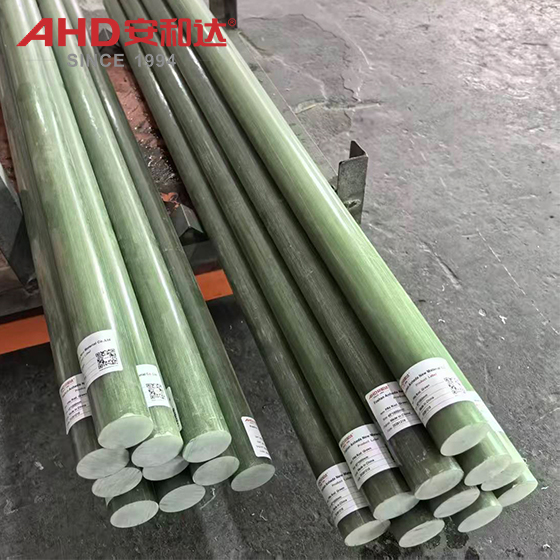

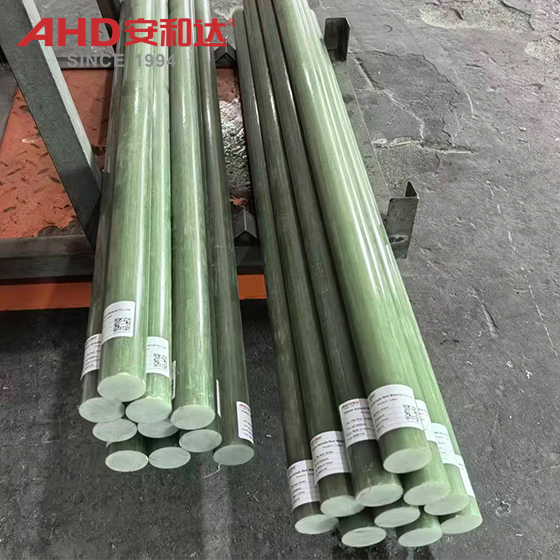

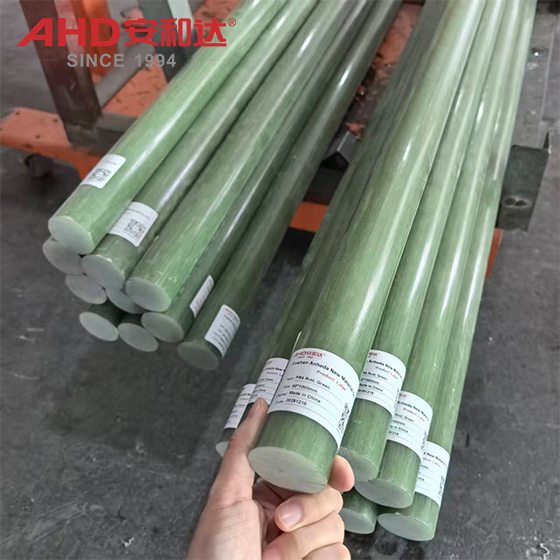

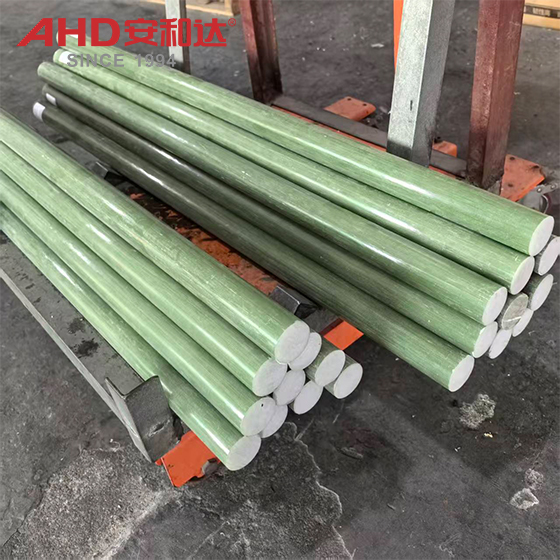

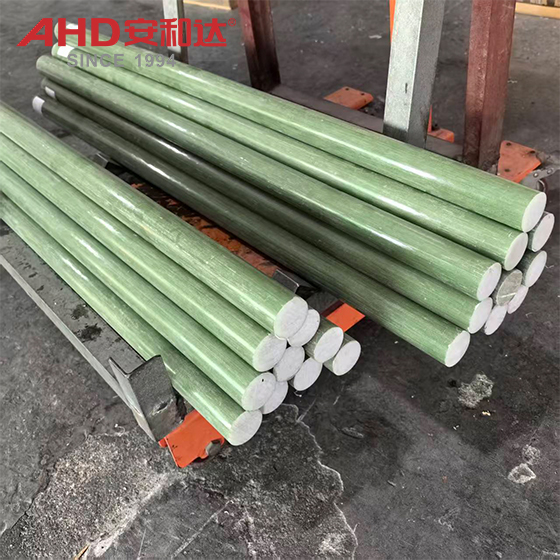

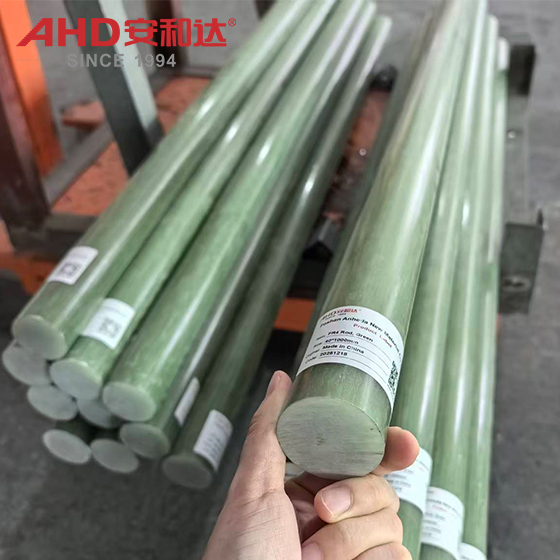

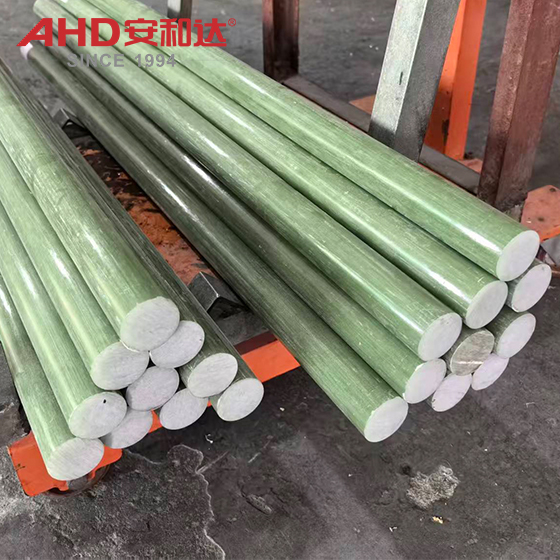

La varilla de vidrio epoxi FR4 tiene una resistencia a la flexión de 300-450 MPa y una resistencia a la compresión de ≥500 MPa, comparable a la del metal. Resiste doblarse/romperse durante la instalación/operación. Sostiene barras colectoras y componentes en aparamenta. AHD tiene una amplia gama de opciones de varillas de epoxi FR4 de 6 mm a 130 mm de diámetro para diferentes necesidades de carga.

Peso ligero y procesabilidad personalizable

Las varillas FR4 reducen el peso del equipo y la dificultad de instalación con una densidad de ~2,0 g/cm³. Son fáciles de cortar, perforar y mecanizar. Varilla de fibra de vidrio FR4 personalizada para piezas de aparamenta. “32 años de experiencia con AHD brindan soluciones personalizadas para diseños de tableros únicos.

FR4 frente a materiales de aislamiento tradicionales

	Rigidez dieléctrica (kV/mm)	Retardante de llama	Absorción de agua	Resistencia mecánica	Costo
FR4	20–25	UL94 V-0	≤0,1%	Alto (300–450 MPa)	Moderado
3240 Epoxi	10-15	No V0	0,2%–0,5%	Medio (250 MPa)	Bajo
Cerámico	10-20	V-0	≤0,05%	Alto (frágil)	Alto
PTFE	20-30	V-0	≤0,01%	Bajo (50–70 MPa)	muy alto

FR4 es un compromiso entre función y costo, mejor que 3240 para aislamiento/retardante de llama y cerámica/PTFE para procesabilidad/costo.

Cumplimiento de los estándares industriales para tableros de distribución

Los materiales aislantes de la aparamenta deberán cumplir con los requisitos de GB/T 11022, IEC 62271 y UL94 V-0.

FR4 cumple con todos los requisitos: rigidez dieléctrica ≥15 kV/mm, CTI ≥300 V, absorción de agua ≤0,3% y retardo de llama V0. Las varillas FR4 de AHD se prueban rigurosamente para lograr un cumplimiento del rendimiento del 99,8%.

La varilla aislante FR4 para aparamenta de alta tensión tiene un excelente aislamiento eléctrico (rigidez dieléctrica de 20~25 kV/mm), retardo de llama UL94 V-0, alta resistencia mecánica (300~450 MPa) y baja absorción de humedad (≤0,1%). Resuelve los problemas fundamentales de las aparamentas: averías eléctricas, riesgos de incendio, inestabilidad en entornos hostiles y fallos mecánicos. Un proveedor confiable de láminas y varillas de plástico AHD con 32 años de experiencia, cumplimiento total y soluciones personalizadas. Cañas FR4 de alta calidad.

Beneficios de AHD: fabricante confiable de varillas de aislamiento FR4

32 años de experiencia y línea completa de productos

1. Proveedor profesional de varillas aislantes FR4 para aparamenta

AHD tiene 32 años de experiencia en la fabricación de plásticos de ingeniería. Disponemos de una gama completa de láminas y varillas de plástico de ingeniería, incluido FR4. Disponemos de varillas de epoxi FR4 de 6 mm a 130 mm de diámetro.

2. Servicios personalizados y garantía de calidad

Todas las varillas AHD FR4 pasaron las estrictas pruebas eléctricas, mecánicas y de retardo de llama, con una tasa de cumplimiento de rendimiento ≥99,8%. Contamos con un gran stock, por lo que podemos entregar rápidamente la varilla de fibra de vidrio FR4 personalizada para piezas de aparamenta (tamaño, forma, rendimiento). Elija AHD para obtener precios directos de fábrica, calidad confiable y servicio dedicado.

Comuníquese con AHD hoy para obtener muestras, pedidos de prueba, asesoramiento de selección profesional e informes detallados de pruebas de rendimiento. ¡Nuestros expertos están aquí para ayudarle a encontrar la solución de varilla aislante FR4 perfecta para sus necesidades!

P1. ¿Cuál es la diferencia entre las varillas de epoxi FR4 y 3240 para aparamenta?

R1: FR4 es más adecuado para aparamenta de alto voltaje debido a su rigidez dieléctrica superior (20-25 frente a 10-15 kV/mm), retardo de llama UL94 V-0 (3240 no V0), menor absorción de agua (≤0,1% frente a 0,2-0,5%) y mejor resistencia a altas temperaturas (155°C frente a 130°C).

P2: ¿Cómo seleccionar el diámetro correcto de las varillas FR4 para aplicaciones de aparamenta?

A2: Tenga en cuenta el nivel de tensión, la carga mecánica y el espacio de instalación disponible. AHD tiene varilla de epoxi FR4 de 6 mm a 130 mm de diámetro. Se necesitan diámetros más grandes para voltajes/cargas más altos.

P3: ¿Puedo utilizar varillas aislantes FR4 en equipos de conmutación de alto voltaje para exteriores?

R3: Sí. La baja absorción de humedad del FR4 (≤0,1%) y su rendimiento constante entre -40 °C y 120 °C lo hacen ideal para aplicaciones en exteriores. Las varillas AHD FR4 de grado exterior brindan una mayor resistencia a los rayos UV para un aislamiento estable en condiciones costeras o de alta humedad.
