ESD Bakelite vs FR4 Glass Fiber: Ultimate Industrial Material Selection Guide

Un taller de producción electrónica necesita una lámina de plástico disipadora de estática confiable para proteger chips, PCB y semiconductores sensibles durante el ensamblaje y las pruebas. El daño por descarga electrostática causado por una lámina aislante antiestática incorrecta aumenta la tasa de rechazo del producto y reduce las ganancias de la fábrica.

Elegir entre dos materiales de sustrato (lámina de baquelita ESD y lámina de fibra de vidrio ESD FR4) es difícil para muchos ingenieros de adquisiciones. Cada material tiene sus propias características únicas de estabilidad mecánica, térmica y dimensional que se adaptan mejor a los flujos de trabajo de fabricación de plantillas y accesorios CNC.

AHD es un fabricante de láminas y varillas de plástico de ingeniería con 32 años de antigüedad que procesa miles de pedidos al por mayor cada año para una base de clientes en todo el mundo. Esta guía describe brechas de rendimiento mensurables, casos de uso de producción real y reglas de selección claras para ayudar a los compradores a asegurar paneles antiestáticos rentables y duraderos sin pruebas repetidas de muestras.

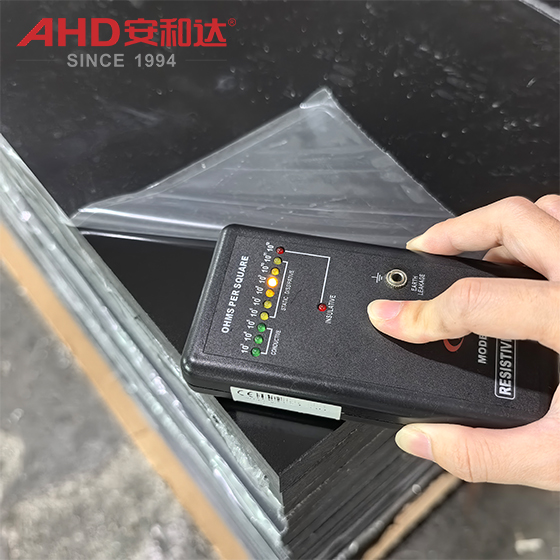

Hoja de baquelita AHD ESD

Descripción del material básico y especificaciones clave

1. ¿Qué es la lámina de baquelita ESD?

La lámina de plástico de baquelita ESD es un laminado fenólico modificado con materiales de disipación estática para proporcionar una resistencia superficial constante en un nivel de 10 ^{^6} -10 ^{^9} ohmios/cuadrado y es un estándar industrial antiestático.

Mezclas de materias primas de base de papel y resina fenólica prensadas a alta temperatura para formar paneles rígidos de baquelita ESD de 3 mm a 100 mm de espesor.

Esta lámina de plástico con disipación estática tiene una alta resistencia a la compresión y un bajo costo de materia prima, que se usa ampliamente para prototipos de accesorios CNC de carga baja a media.

AHD mantiene existencias completas de placas de baquelita ESD normales de 1000 * 2000 mm para una entrega rápida de pedidos al por mayor y también puede organizar envíos de muestras pequeñas dentro de las 48 horas.

2. ¿Qué es una lámina ESD FR4?

La lámina de fibra de vidrio ESD FR4 (también llamada placa epoxi ESD FR4) utiliza fibra de vidrio como soporte de refuerzo impregnado con resina epoxi retardante de llama con aditivos antiestáticos uniformes.

Las láminas de plástico reforzado con vidrio ESD FR4 calificadas cumplen con los estándares de aislamiento con una absorción de agua ultrabaja y un cambio de dimensión bajo los cambios de humedad del taller.

La lámina antiestática FR4 es la mejor opción para plantillas para dispositivos electrónicos de precisión que requieren sujeción repetida durante un largo período de tiempo. Tiene una resistencia a la tracción superior a la de un sustrato fenólico debido a su base de fibra de vidrio.

Fabricamos láminas de baquelita ESD y láminas ESD FR4 bajo pedido. También ofrecemos precios de proveedores de láminas de baquelita ESD y FR4 a granel para cantidades de contenedores.

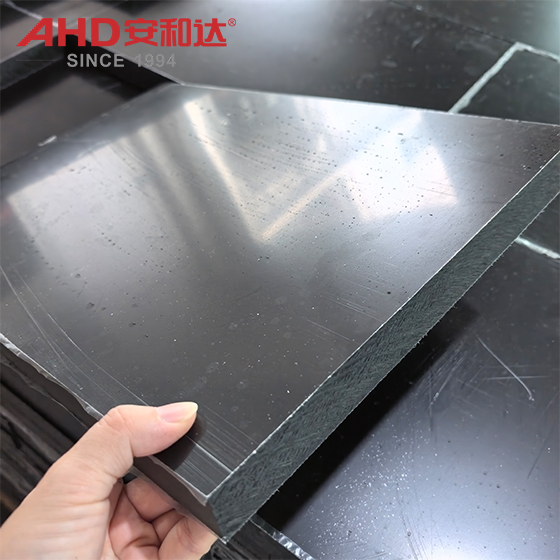

Hoja de baquelita AHD ESD cortada a medida

Comparación de rendimiento en paralelo

1. Resistencia al calor ESD baquelita frente a ESD FR4

La resistencia al calor define directamente la vida útil de los accesorios cerca de las estaciones de soldadura.

Hoja de baquelita ESD: Temperatura de trabajo continua 120 °C, calor máximo a corto plazo 140 °C La exposición prolongada por encima de 125 °C produce un ligero ablandamiento de la resina y deformación de la superficie.

Hoja de fibra de vidrio ESD FR4: temperatura de funcionamiento continuo de 135 °C, resistencia al calor transitorio de hasta 180 °C. 2. El esqueleto de fibra de vidrio no se deforma bajo carga térmica cíclica.

La lámina antiestática FR4 es mejor que la fenólica para herramientas cerca de hornos de reflujo. Costos de materiales en fábricas con montaje manual a baja temperatura – con Paneles de Baquelita ESD.

2. Resistencia a la humedad: ESD FR4 frente a tablero fenólico ESD Bkaelite

Los talleres de las zonas costeras o del húmedo sudeste asiático sufren constantes interferencias de humedad.

La lámina de plástico de baquelita ESD absorbe entre un 1,2 % y un 1,8 % de agua después de una inmersión de 24 horas, lo que altera ligeramente la resistencia de la superficie y reduce la dureza de los bordes después de un almacenamiento húmedo prolongado.

El tablero epoxi ESD FR4 solo requiere entre un 0,08% y un 0,15% de humedad en las mismas condiciones de prueba. La barrera de resina epoxi incluida evita el agua y proporciona disipación estática durante todo el año.

Las láminas de plástico reforzado con vidrio ESD FR4 ayudan a los compradores a evitar el reemplazo frecuente de accesorios en zonas húmedas.

3. Pros y contras del mecanizado CNC de baquelita ESD frente a ESD FR4

El escenario de aplicación más importante de ambas láminas aislantes antiestáticas es la fabricación de accesorios CNC.

El mecanizado de la placa de baquelita ESD ofrece claras ventajas de costes. El material base fenólico es más suave y más fácil de cortar con cortadores de carburo estándar, lo que genera menos desgaste de la herramienta, un ciclo de procesamiento más corto y un menor costo de mecanizado secundario.

Se requieren herramientas de corte con revestimiento de diamante de láminas de fibra de vidrio ESD FR4 para minimizar la abrasión de la fibra de vidrio. Proporciona bordes con acabado suave y una mayor retención de tolerancia dimensional después de miles de ciclos de sujeción.

Los paneles de baquelita ESD son la opción para equipos de prototipos de lotes pequeños, la lámina antiestática FR4 es la opción para líneas de producción automatizadas en masa para una estabilidad de precisión a largo plazo.

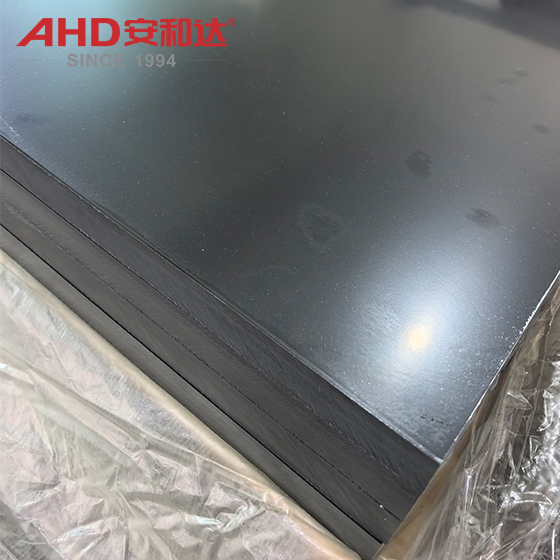

Hoja de baquelita AHD ESD

Coincidencia de escenarios de aplicación práctica y reglas de selección

1. Aplicaciones adecuadas de la lámina de baquelita ESD

Producción de plantillas electrónicas de bajo volumen con accesorios de prueba de PCB en lotes pequeños.

Bancos de trabajo para montaje manual con una temperatura ambiente constante < 110 °C.

Bandejas de colocación temporal para clasificación de piezas semiconductoras.

Venta al por mayor para compradores sensibles a los costos, lámina aislante ESD a granel de 3-100 mm.

AHD ofrece precios especiales para pedidos al por mayor de placas de baquelita ESD de 1000*2000 mm y servicio de corte gratuito para dimensiones de accesorios personalizados. Contamos con 32 años de experiencia en la fabricación. Garantizamos la uniformidad de los índices de resistencia ESD para cada lote y proporcionamos el informe completo de la prueba de rendimiento con cada envío.

2. Aplicaciones adecuadas de la lámina de fibra de vidrio ESD FR4

Línea de montaje SMT automatizada con plantillas de sujeción de precisión y sujeción repetida a alta velocidad.

Áreas de producción que rodean equipos de soldadura por ola y soldadura por barra caliente.

Fábricas de la costa donde la humedad relativa supera el 70% durante todo el año

Accesorios de prueba de precisión con tolerancia dimensional de ±0,02 mm después de un uso prolongado.

Como proveedor confiable de láminas de baquelita ESD y FR4 a granel, AHD produce láminas de plástico reforzado con vidrio ESD FR4 de tamaño completo con grado ignífugo UL94 V0, que cumple completamente con el estándar internacional de seguridad para talleres electrónicos.

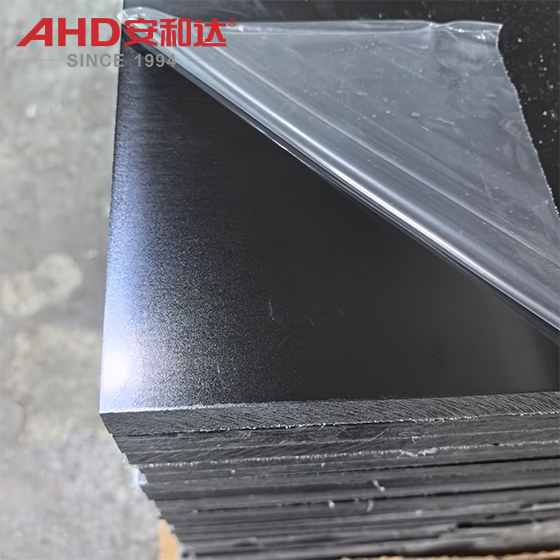

Hoja de baquelita AHD ESD

Flujo de trabajo de selección de materiales paso a paso para ingenieros de adquisiciones

1. Confirme la temperatura de funcionamiento del taller y la humedad promedio para juzgar la demanda de calor y humedad.

2. Aclarar el tamaño del lote de producción: las tiradas de prototipos pequeños eligen láminas de plástico de baquelita ESD; La producción en masa continua elige el tablero epoxi ESD FR4.

3. Verifique el presupuesto de mecanizado CNC y la configuración de la herramienta para estimar el costo de procesamiento a largo plazo.

4. Envíe el espesor requerido (3–100 mm) y el tamaño del espacio en blanco (estándar 1000*2000 mm o corte personalizado) a los proveedores de materiales.

5. Solicite hojas de muestra gratuitas para pruebas de resistencia estática y ciclo térmico antes de realizar un pedido formal al por mayor.

Nuestro equipo técnico en AHD le brinda sugerencias gratuitas de selección de materiales y puede emitir informes de prueba para todos los lotes de láminas de baquelita antiestática y de láminas antiestáticas FR4.

Hoja de epoxi AHD ESD FR4

Beneficios de las láminas de aislamiento ESD en AHD Polymer Factory

AHD Polymer posee líneas de producción directa para series completas de varillas y láminas de plástico de ingeniería en todas las especificaciones de placa de baquelita ESD y lámina de fibra de vidrio ESD FR4.

Lámina de plástico con disipación estática 32 años de fabricación comprometida Tasa de aprobación del rendimiento del 99,7 %

Venta al por mayor de láminas de aislamiento ESD de 3-100 mm, en stock, paneles estándar de 1000 * 2000 mm, enviados en 3 días hábiles.

Servicio personalizado flexible: espesores especiales, piezas en bruto precortadas por CNC para montaje directo en fijaciones.

Descuento por volumen escalonado para contenedores grandes El proveedor de láminas de baquelita ESD y FR4 ESD no realiza pedidos de cantidad mínima para la muestra de prueba.

Hoja de fibra de vidrio AHD ESD FR4

P1: ¿Cuánta resistencia superficial conservarán la lámina de baquelita ESD y la lámina de fibra de vidrio ESD FR4 de AHD?

Nuestra lámina de baquelita antiestática tiene una resistencia superficial estable de 10⁶ a 10⁹ Ω/sq en condiciones interiores normales. La placa epoxi ESD FR4 proporciona el mismo rango de disipación estática con mucha menos variación en condiciones de alta temperatura y humedad, lo que está en línea con los requisitos de las zonas de fabricación electrónica.

P2: ¿Puedo recibir envíos a granel mixtos de paneles de baquelita ESD y láminas de plástico reforzado con vidrio ESD FR4 juntos en un solo contenedor?

Sí, AHD acepta pedidos mixtos a granel de placa de baquelita ESD de 1000*2000 mm y lámina ESD FR4. Ofrecemos pedidos combinados de láminas aislantes ESD de 3 a 100 mm al por mayor con un acuerdo de logística unificada y descuentos escalonados en compras al por mayor, lo que reduce el costo total del flete.

P3: ¿Qué material es el menos costoso para fabricar un accesorio CNC a largo plazo?

Accesorios prototipo de ciclo corto, la lámina de plástico de baquelita ESD tiene menores costos iniciales de material y mecanizado con baja exposición al calor. La lámina de fibra de vidrio ESD FR4 es perfecta para plantillas de producción en masa automatizadas que operan en ambientes cálidos y húmedos, donde ayuda a reducir la frecuencia de reemplazo y los gastos operativos generales a largo plazo.

La elección entre láminas de baquelita ESD y láminas de fibra de vidrio ESD FR4 depende de la temperatura, la humedad, la escala del lote de producción y los planes de mecanizado CNC de su taller. La selección ciega del material provoca fallos frecuentes en los accesorios y pérdidas innecesarias de material.

Como proveedor directo de fábrica de láminas de baquelita ESD y FR4 a granel con 32 años de experiencia en producción, AHD ofrece láminas aislantes antiestáticas estables y certificadas para compradores globales.
