Aislamiento de motores y cuadros de distribución: por qué el papel fenólico supera a la tela y al epoxi

¿Papel fenólico, tela de algodón fenólico o vidrio epoxi FR4/G10? Todos "aislan" sobre papel. Una selección incorrecta en el campo se muestra como cuñas de ranura agrietadas, soportes de barras colectoras hinchados o un costo de lista de materiales.

En este artículo se disipa el viejo dicho de que el fenólico es barato. Analizaremos las láminas laminadas de papel fenólico, la tela de algodón y el FR4 con datos del mundo real y analizaremos dónde el papel fenólico realmente gana en motores y conmutadores y dónde no.

El enigma del aislamiento: los motores y los tableros requieren cosas diferentes

Desde lejos, el aislamiento del motor y del tablero de distribución parecen similares: ambos deben tener rigidez dieléctrica, estabilidad dimensional y maquinabilidad. Pero los modos de falla son diferentes:

En el lado del motor: las cuñas ranuradas, el aislamiento de fases y los tableros de terminales están sujetos a vibraciones cíclicas, calentamiento del rotor (clase E/B, 120–130 °C) y fuerzas de compactación del devanado. Cada nueva empresa se ve golpeada en la cuña. Si el material es demasiado quebradizo se astillará, si es demasiado blando se arrastrará.

Lado del interruptor: las barreras de arco, los separadores de fase, los soportes de barras colectoras y los conductos de arco están expuestos a fuerzas electromagnéticas resultantes de eventos de corriente de falla y arco eléctrico. Aquí lo decisivo no es sólo la rigidez dieléctrica, sino también el enfriamiento del arco y el mantenimiento de la geometría del espacio libre después de una falla.

Tres familias de materiales compiten por estos trabajos. El error que cometen la mayoría de los ingenieros es que utilizan FR4 por defecto porque es mejor. Y a menudo no lo es, y estás pagando una prima de 2 a 3 veces por las propiedades que no usas.

Hoja de papel laminado fenólico frente a tela de algodón frente a FR4: los datos que realmente impulsan la selección

	Papel Fenólico	Fenólico de tela de algodón	FR4
Rigidez dieléctrica	≥ 10–15 kV/mm	8–12 kV/mm	18–22 kV/mm
Resistencia a la flexión	100–140 MPa	110–150 MPa	340–480 MPa
Densidad	1,30-1,40 g/cm³	1,35-1,40 g/cm³	1,70-1,90 g/cm³
temperatura continua	120ºC	120ºC	130ºC
Retardante de llama	media pensión	media pensión	V-0
Costo	Base	Más alto	Mucho más alto

Lo que te dice la tabla:

El papel fenólico posee el cuadrante "interior seco ≤600 V, piezas perforadas de gran volumen, sensible al costo". Se trata de tableros de terminales, cuñas para ranuras, paracaídas de arco y barreras de fase.

La tela de algodón interviene cuando la pieza sufre un choque/vibración/impacto: casquillos, engranajes, placas de desgaste. Pero funciona más lentamente y no se puede perforar en frío de manera limpia.

La hoja FR4/hoja G10 es la actualización cuando necesita UL 94 V-0, >60% RH, exteriores o cargas de flexión >10 kpsi. Las barreras de arco de los interruptores en los equipos modernos especifican cada vez más GPO-3 (vidrio-poliéster) en lugar del papel exactamente por esta razón, pero el papel aún mantiene el segmento OEM de voltaje bajo a medio en términos de costo.

Escenarios reales con especificaciones reales: donde las láminas de papel fenólico realmente brillan

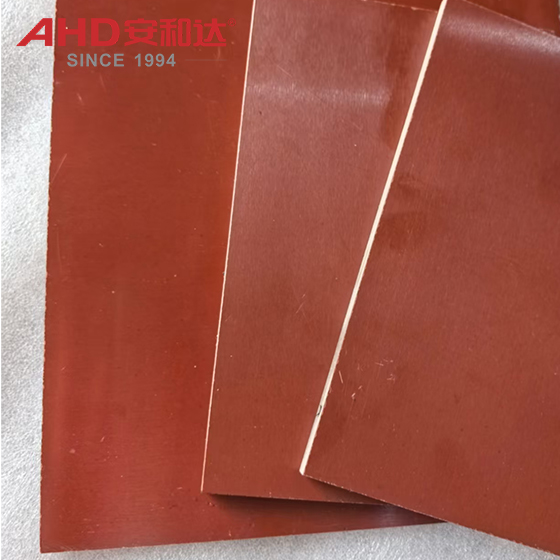

1. Cuñas con ranura para motor (3021 / PFCP202)

Las tiras de papel fenólico de 0,3 a 1,0 mm se utilizan habitualmente como cuñas para ranuras en motores de inducción pequeños y medianos (≤500 kW). ¿Por qué aquí papel sobre tela?

Superficie lisa = sin desgaste del hilo magnético durante el ciclo térmico.

La calidad punzonable en frío le permite troquelar perfiles de cuña a alta velocidad; la tela no puede hacer esto limpiamente.

Especificaciones 3021 (típico) Densidad 1,30 - 1,40 Flexión ≥117 Mpa Dieléctrico vertical en aceite 90 °C ≥16 MV/m Resistencia de aislamiento por inmersión en agua ≥1,0 × 10⁷ Ω

La carga de trabajo para el aislamiento de las cuñas de las ranuras del motor es principalmente compresión (cuña asentada por la ranura cónica) con algo de vibración. El papel es el tesoro de los materiales: no es demasiado rompible ni demasiado caro para ser un consumible en los rebobinados.

2. Barreras de arco y conductos de arco (3026 / PFCP203)

El punto contrario a la intuición es que la lámina de papel fenólico es mejor que el FR4 para las rampas de arco, no peor.

Cuando se produce un arco, las carbonizaciones de resina fenólica sostienen la llama, no así. Esa pista carbonizada en realidad ayuda a apagar el arco al aumentar la resistencia local: el limpiador epóxico bromado autoextinguible del FR4, pero no brinda esa asistencia de resistencia a la pista.

Especificaciones estándar para barrera de arco fenólica de aparamenta:

Placas de barrera: 3–10 mm, separando fases vivas, marrón (prueba de saturación con resina).

Soportes de barras: mecanizados por CNC, soportan el peso del bus + la fuerza magnética de falla.

Cajas de contactos: enrutadas a medida, normalmente 3026 para una clasificación de arco mejorada.

3026 sacrifica un poco de resistencia a la humedad por el rendimiento del arco; si su equipo está en una subestación con clima controlado, está bien.

3. Tableros de terminales perforados y espaciadores de barras colectoras (XXXPC / XPC)

En estampado de gran volumen, el papel fenólico no tiene rival. XXXPC (eléctrico premium, perforado en frío) está disponible en prensas de alta velocidad para regletas de terminales, bases de relés y bloques de distribuidores. El algodón no se puede perforar limpio: habría que mecanizar cada agujero. FR4 no lo hará sin destruir las herramientas.

Tablero fenólico de papel AHD

Por qué AHD para láminas laminadas de papel fenólico

AHD ha estado operando prensas sobre láminas y varillas de plástico de ingeniería durante 32 años, y el papel fenólico es uno de esos productos donde "la penetración de la resina se produjo o no"; no se puede arreglar posteriormente.

Lo que eso significa para su PO:

Cumplimiento de rendimiento >99 % en mínimos dieléctricos, flexibles y de absorción de agua.

Personalizado: espesor 0,8–100 mm, hoja, ROHS en archivo.

También internamente: tela de algodón, FR4/G10, de modo que cuando su próximo diseño no necesite pasar del papel, no tendrá que volver a calificar a un nuevo proveedor.

Los precios por volumen se activan con un MOQ bajo y tenemos plazos de entrega de 2 a 4 semanas para calidades estándar fuera de China con opciones de flete consolidado.

P1: ¿Por qué algunas especificaciones de tableros rechazan por completo el papel fenólico y exigen otro?

Dos factores desencadenantes: (a) la especificación exige UL 94 V-0: el papel fenólico es HB (se carboniza, no se autoextingue lo suficientemente rápido para la lista) y (b) el equipo tiene una clasificación de >600 V o sale al aire libre o a la costa, donde la humedad reduce el dieléctrico del papel entre un 35% y un 45%. Si ninguno de los dos aplica (equipo de MT seco para interiores, <600 V), el papel (3026) todavía es ampliamente aceptado por los OEM de tableros de nivel 1.

P2: ¿Cuáles son las precauciones importantes de mecanizado de las hojas de papel fenólico para evitar la delaminación y las rebabas?

La lámina laminada de papel fenólico es un compuesto termoestable, a diferencia de los metales, y mecanizarla como si fuera acero arruinará la pieza. Los dos modos de falla más importantes son la delaminación y las rebabas en los bordes.

Herramientas. Utilice siempre herramientas recubiertas de carburo de tungsteno o diamante. El acero rápido (HSS) se vuelve opaco rápidamente, generando calor a partir de la fricción que ablanda la matriz de resina.

Enfriamiento: No utilice refrigerantes líquidos. El papel fenólico absorbe la humedad y degrada temporalmente las propiedades dieléctricas. Enfriamiento: Utilice aire comprimido.

Perforación: utilice un ciclo de “perforación profunda” (perforación, retroceso para eliminar virutas, perforación nuevamente). Esto detiene el empaquetamiento de virutas, la causa número uno de la separación de capas internas alrededor del agujero.
