Casting MC Nylon Rod for Wind Turbine Gearbox Wear Parts

Si las fallas en los bujes de la caja de cambios todavía están consumiendo su presupuesto de mantenimiento de parques eólicos, no está solo. Los operadores de flotas de turbinas terrestres y marinas están reemplazando cada vez más las piezas de desgaste de bronce y acero por varillas de nailon MC fundidas. Y la razón no es la exageración, son los datos. Reduce la fricción, repele la humedad y reduce el peso de los conjuntos giratorios, así como los costes de mantenimiento a largo plazo. Así que analicemos las cifras de rendimiento reales, los estándares de la industria y la lógica detrás de esta decisión.

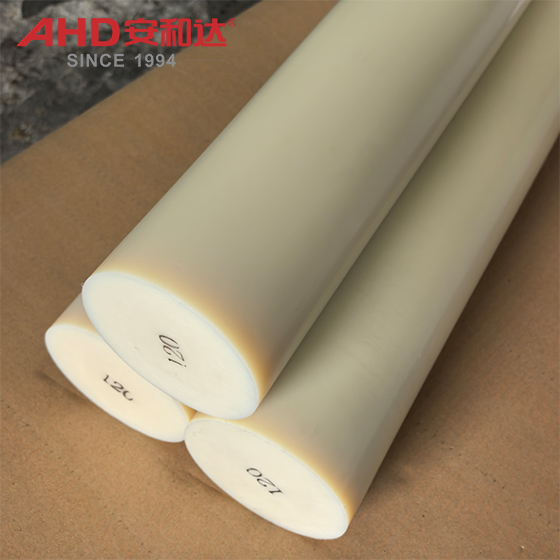

Solid Casting MC Nylon Rod Beige for CNC

Por qué las cajas de engranajes de las turbinas eólicas son un dolor de cabeza debido a las piezas de desgaste

Las cajas de engranajes de las turbinas eólicas funcionan en condiciones a las que pocos componentes industriales se enfrentan: inversiones constantes de par, grandes cambios de temperatura, exposición al aire salado en alta mar y casi ningún margen de error durante el mantenimiento programado.

Los bujes de bronce tradicionales y las placas de desgaste de acero soportan bien la carga, pero traen tres problemas recurrentes a las carcasas de las cajas de engranajes y a los sistemas de guiñada/cabeceo:

Corrosión en ambientes húmedos o costeros, especialmente en plataformas marinas

Masa rotacional añadida, que aumenta la tensión en los rodamientos adyacentes.

Riesgo de funcionamiento en seco cuando se incumplen los intervalos de engrase en sitios remotos

Debido a que el acceso a la turbina a menudo requiere camiones grúa en tierra o alquiler de embarcaciones en alta mar, cada reemplazo no planificado de buje conlleva un costo que va mucho más allá de la pieza en sí. Esta es la razón principal por la que los equipos de adquisiciones han comenzado a especificar casquillos de nailon fundido para el mantenimiento de turbinas eólicas en lugar de optar por el metal.

Varilla de nailon MC versus fundición de bronce y acero: cómo se desempeñan

El nailon Cast MC (monómero fundido) se fabrica mediante un proceso de polimerización y tiene una estructura molecular más densa y uniforme que el nailon extruido, de ahí su diferente rendimiento bajo carga sostenida. Así es como se compara generalmente con las alternativas de metal que reemplaza:

	Varilla de nailon MC fundida	Buje de bronce	Placa de desgaste de acero
Densidad (g/cm³)	~1,15–1,17	~8.9	~7,85
Resistencia a la tracción (MPa)	80–90	200–300	400+
Coeficiente de fricción (seco)	0,15–0,25	0,3–0,4	0,4–0,6
Autolubricante	Sí	No	No
Resistencia a la corrosión	Excelente	Moderado	Pobre (sin tratamiento)
Peso relativo versus acero	~85% más ligero	mas pesado	Base

La conclusión para los usos de engranajes: la varilla MC de nailon fundido no superará al acero en resistencia pura a la tracción, pero las aplicaciones de piezas de desgaste en las que la fricción, el peso y la resistencia a la corrosión son más importantes que la capacidad de carga máxima, es una mejor opción a largo plazo. Esa es la razón por la que está diseñado para casquillos, manguitos y componentes de guía y no para engranajes primarios que soportan carga.

Parámetros de rendimiento clave importantes para aplicaciones de cajas de cambios

Los cuatro números más importantes para los ingenieros que analizan las propiedades mecánicas de las varillas de nailon MC fundidas para piezas de desgaste de cajas de cambios son:

Dureza Rockwell (escala R): 110–125 Resistencia a la deformación de la superficie debido al contacto repetido (importante para casquillos que se cargan cíclicamente)

Resistencia al impacto Izod: 3–6 kJ/m2 Demuestra cómo responde el material a los rápidos picos de torsión típicos en los eventos de arranque y frenado de turbinas.

Tasa de absorción de agua: 5,5-6,5 % (24 horas, saturación). El nailon fundido absorbe algo de humedad y esto tiene un ligero efecto sobre la estabilidad dimensional. Esto es algo a tener en cuenta para instalaciones costeras húmedas utilizando tolerancias de mecanizado adecuadas.

Rango de temperatura de funcionamiento: -40 °C a +100 °C (120 °C a corto plazo) Cubre prácticamente todas las condiciones de la góndola de turbinas terrestres y marinas, sin necesidad de precalentamiento.

Tenga en cuenta que estos números son valores típicos del nailon MC fundido (generalmente llamado MC901 o grados similares). El rendimiento varía según el fabricante y la calidad de la fundición, por lo que es mejor encontrar un proveedor que proporcione informes de prueba verificados que mirar la copia de marketing en una hoja de especificaciones.

Aplicación en el mundo real: modernización de una caja de cambios en alta mar

Entonces, ¿qué hay detrás de este cambio de material? Uno de los escenarios comunes en la industria es un operador de energía eólica marina que tiene una flota de turbinas obsoletas que reemplazaban los casquillos de bronce de los portaplanetarios aproximadamente cada 14 a 18 meses debido a la corrosión por picaduras de la condensación de aire salado dentro de la carcasa de la góndola.

Después de cambiar a bujes de varilla de nailon MC fundido mecanizado a las especificaciones de bronce originales, los mismos componentes todavía estaban en servicio después de más de 30 meses sin signos de degradación relacionada con la corrosión y con menos consumo de grasa debido a las propiedades autolubricantes del material. El peso más ligero también alivió un poco la carga en los asientos de rodamiento adyacentes.

Este tipo de rendimiento es la razón por la que la varilla de nailon MC fundida para casquillos de turbinas eólicas marinas ha pasado de ser un experimento de ahorro de costos a una especificación de mantenimiento estándar en varias flotas.

Guía de selección: cómo elegir el diámetro y el grado de varilla correctos

La caña de nailon MC moldeada correcta no es algo que pueda elegir para todos. Este es el proceso práctico que suelen utilizar los equipos de adquisiciones y mantenimiento:

Obtenga el OD/ID y el rango de tolerancia del componente original. El nailon se encoge un poco cuando se mecaniza, por lo que normalmente se pide material de gran tamaño para permitir el mecanizado de acabado según las especificaciones.

Determinar el tipo de carga. La carga radial (bujes), el empuje axial (arandelas de empuje) o el desgaste por deslizamiento (rieles guía) determinarán si el nailon MC estándar o un grado lleno de aceite/MoS2 es la mejor opción.

Considere las condiciones ambientales: los grados de nailon fundido llenos de aceite pueden ofrecer una mejor estabilidad dimensional en sitios marinos o con alta humedad.

Verifique la disponibilidad del diámetro de la varilla: los casquillos de la caja de cambios generalmente requieren diámetros de 50 mm a 300 mm. Verifique si su proveedor tiene la talla en stock en lugar de realizar un pedido personalizado, lo que aumentará el tiempo de entrega.

Antes de realizar un pedido al por mayor, solicite un informe de prueba del material, especialmente de un proveedor que no haya utilizado antes.

Donde AHD entra en escena

AHD Polymer ha estado produciendo láminas y varillas de plástico de ingeniería durante 32 años y una gran parte de esa experiencia de fabricación se centra en la fundición de varillas de nailon MC para aplicaciones de piezas de desgaste industriales.

Algunas ventajas prácticas que vale la pena conocer si está comprando:

Somos proveedores directos de fábrica de una gama completa de diámetros que normalmente se utilizan en el mecanizado de casquillos y camisas de cajas de engranajes sin márgenes de beneficio del distribuidor.

Gran inventario con entrega rápida, lo cual es importante cuando un período de mantenimiento programado no permite plazos de entrega personalizados prolongados.

Servicios personalizados para diámetros, longitudes o grados llenos de aceite no estándar para adaptaciones de cajas de cambios específicas.

Descuentos en compras al por mayor para operadores de flotas con múltiples unidades de turbina en mantenimiento recurrente

Gama completa de plásticos de ingeniería distintos de las varillas de nailon fundido: PTFE, POM, UHMWPE y otras láminas y varillas, todas resistentes al desgaste. Para equipos que buscan estandarizar múltiples especificaciones de piezas de desgaste con un único proveedor.

1. ¿Cuál es el tiempo de entrega promedio para los bujes de varilla de nailon MC fundidos mecanizados a medida para aplicaciones de cajas de engranajes?

La varilla de nailon MC estándar para diámetros estándar que ya están en stock se puede enviar en 3 días. El mecanizado con tolerancias personalizadas normalmente añade sólo un par de días a la producción. Los diámetros de inventario no estándar toman más tiempo porque requieren un proceso de fundición dedicado; siempre confirme la disponibilidad actual de existencias antes de finalizar un programa de mantenimiento alrededor de una fecha de entrega.

2. ¿Cómo se compara la lámina de poliéster PU con la varilla de nailon MC fundida en aplicaciones de desgaste?

La lámina de poliéster PU (poliuretano) generalmente tiene mayor resistencia a la abrasión y elasticidad que el nailon fundido y es más adecuada para plataformas de impacto, revestimientos de transportadores y aplicaciones de amortiguación de vibraciones que para casquillos rígidos de carga. Cuando la prioridad es la rigidez dimensional bajo carga sostenida, como en los casquillos y casquillos de las cajas de engranajes, la varilla de nailon MC fundido sigue siendo la mejor opción.

3. ¿Cuál es el diámetro máximo de varilla de nailon MC fundido disponible para usar en bujes de caja de cambios?

La varilla de nailon MC fundida generalmente se produce en diámetros de aproximadamente 20 mm a 300 mm o más, porque el proceso de fundición (a diferencia de la extrusión) permite secciones gruesas y sólidas sin huecos internos. La mayoría de los pedidos de bujes de caja de cambios están en el rango de 50 mm a 300 mm, mecanizados hasta el diámetro exterior/diámetro del buje terminado, teniendo en cuenta una ligera contracción del material después del mecanizado. No asuma que puede obtener toda la gama de diámetros en stock en poco tiempo. Confirme siempre los diámetros exactos con su proveedor.

4. Si se coloca una varilla de nailon MC fundido en un casquillo de caja de cambios, ¿requiere lubricación?

Debido a la estructura molecular del material, el nailon MC fundido se autolubrica naturalmente y puede funcionar con menos grasa que un casquillo de bronce o acero en las mismas condiciones. Sin embargo, “autolubricante” no significa que esté libre de mantenimiento. Todavía se recomienda la lubricación periódica bajo carga alta continua o funcionamiento a alta velocidad para maximizar la vida útil de las cajas de engranajes, especialmente para las cajas de engranajes de servicio continuo.

Varilla de nailon MC de fundición para piezas de desgaste de cajas de engranajes de turbinas eólicas
