Varilla de Fibra de Vidrio FR4 para Pasadores de Soporte de Equipos Eléctricos

Varilla de Fibra de Vidrio FR4 para Pasadores de Soporte de Equipos Eléctricos - Stock Mayorista

Cuando especifica pasadores de soporte, separadores o clavijas de ubicación para equipos eléctricos, el material de la varilla realiza dos tareas a la vez. Debe soportar carga mecánica. Debe mantener un aislamiento de alto voltaje durante años de calor y humedad. Es por eso que la varilla de fibra de vidrio FR4 sigue siendo el caballo de batalla en conjuntos de transformadores, aparamentas y barras colectoras. Es una combinación de la resistencia del epoxi reforzado con vidrio y el aislamiento estable e ignífugo que no se arrastra ni absorbe la humedad como el nailon. AHD produce plásticos de ingeniería desde hace 32 años y suministra varillas de fibra de vidrio FR4 en stock mayorista con inventario disponible, servicio de corte a medida y precios directos de fábrica. A continuación revisaremos los datos reales, los estándares y los puntos de selección que necesita conocer antes de su próximo pedido al por mayor.

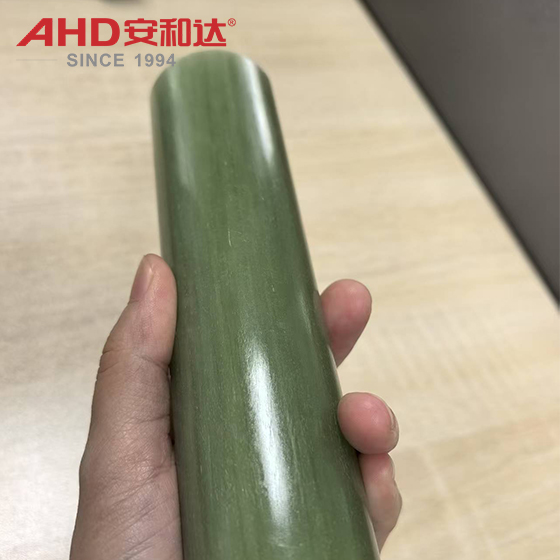

¿Qué es una varilla de epoxi reforzada con fibra de vidrio FR4?

La varilla FR4 es una tela de vidrio tejida continua saturada con resina epoxi retardante de llama y curada mediante calor y presión hasta formar una barra cilíndrica sólida. Esa construcción da como resultado una varilla sólida de fibra de vidrio de FR4 con gran rigidez mecánica y aislamiento eléctrico limpio. El tejido de vidrio, a diferencia del simple nailon o POM, resiste la fluencia y la deformación bajo carga, por lo que los pasadores de soporte conservan sus dimensiones después de años de servicio.

Esta es la misma familia de barras de fibra de vidrio epoxi FR4 que se utilizan en toda la industria eléctrica para aisladores, espaciadores y piezas aislantes de carga. El sistema de resina es inherentemente retardante de llama, por lo que una varilla FR4 estándar tiene clasificación UL94 V-0 sin aditivos que puedan debilitar las propiedades mecánicas.

Especificaciones clave y estándares industriales para una varilla aislante FR4

Propiedad	Valor típico	Por qué son importantes los pines de soporte
Densidad	1,85 g/cm³	Masa estable, mecanizado predecible
Resistencia a la flexión	~500 MPa (73 000 psi)	Soporta la carga de pasadores sin doblarse.
Fuerza compresiva	~350MPa	Mantiene la fuerza de sujeción en conjuntos.
Rigidez dieléctrica	~20 kV/mm (500 V/mil)	Aislamiento seguro de alto voltaje
Constante dieléctrica	4,5 a 1MHz	Baja pérdida de señal en circuitos sensibles.
Temperatura de funcionamiento continuo	hasta 140°C	Fiable cerca de devanados y barras colectoras
Absorción de agua	<0,25%	Estabilidad dimensional en armarios húmedos.
Inflamabilidad	UL94 V-0	Clasificación de fuego autoextinguible

Si su aplicación se calienta, pregunte acerca de las variantes de varilla FR4 de alta Tg y FR-5. Una varilla aislante FR4 estándar con su clasificación de varilla FR4 resistente al calor de hasta 140 °C continuos cubrirá la mayoría de los usos estándar de aparamenta, transformador y distribución de energía.

Dónde una varilla de fibra de vidrio FR4 transporta cargas de soporte eléctrico

El valor práctico de la varilla de fibra de vidrio FR4 para pasadores de soporte eléctrico se muestra en todos los equipos que usted construye, envía y mantiene.

Varillas de soporte del transformador. Se utiliza como soporte de aislamiento vertical y diagonal entre bobinas y tanques donde se requiere resistencia dieléctrica y rigidez mecánica. Las varillas de epoxi reforzadas con fibra de vidrio FR4 mantienen el espacio durante la vibración y el ciclo térmico.

Soporte de barra colectora. Los pasadores de separación y las barras espaciadoras aíslan las barras conductoras activas de los marcos puestos a tierra. Una varilla FR4 dimensionalmente estable eliminará el pandeo y la fluencia y, por lo tanto, mantendrá los espacios de aire y las distancias libres.

Aparamenta, pasadores de separación. Los pasadores de separación de FR4 para aparamenta en paneles de baja y media tensión aíslan el hardware de montaje y mantienen los componentes a la altura correcta.

Búsqueda de pines y accesorios. Diámetros repetibles mecanizados para plantillas de montaje y accesorios de inspección. Se utiliza para localizar pines en accesorios eléctricos.

Aisladores y soportes de cables. Varilla de fibra de vidrio FR4 para soporte de transformador Varilla FR4 para aisladores de equipos eléctricos Elevadores de cables y puntos de terminación.

Uno es el valor del material en todas estas funciones: mantiene juntos el aislamiento y la estabilidad dimensional bajo calor, humedad y carga mecánica.

FR4 Rod vs. POM y G10: Qué cambios en el servicio

¿Cómo se compara la varilla de fibra de vidrio sólida FR4 con los plásticos que ya utilizan los compradores?

vs POM (acetales). El POM se mecaniza muy bien y proporciona una buena estabilidad dimensional, pero tiene una rigidez dieléctrica y una resistencia al calor más bajas que el FR4. Pasadores de soporte de alto voltaje: la varilla FR4 gana.

frente al G10. G10 es una varilla epoxi de vidrio tejido con una mecánica similar, pero no es retardante de llama. En algunas especificaciones de adquisición, se solicita varilla G10 FR4 cuando no se requiere clasificación de llama. Si su equipo debe cumplir con UL94 V-0, elija varilla de fibra de vidrio retardante de llama FR4.

vs Cerámica/porcelana. 13. Los aisladores cerámicos son mejores que el FR4 con calor puro, pero se agrietan con la vibración y su mecanizado es costoso. La varilla FR4 liviana y no conductora absorbe los golpes, perfora y gira limpiamente.

Para la mayoría de los pasadores de soporte de equipos eléctricos, una varilla FR4 de alto dieléctrico ofrece la mejor combinación de aislamiento, resistencia, maquinabilidad y costo.

FR4 glassfiber resin Rod Cutting surface

Mecanizado y diámetros personalizados para varillas de pasador de soporte FR4

La varilla FR4 es un compuesto, por lo que el mecanizado es diferente al del metal o los termoplásticos comunes. Dos reglas son las más importantes: utilizar herramientas de carburo y controlar la velocidad del husillo para evitar la acumulación de calor que puede quemar el epoxi.

AHD proporciona una varilla de fibra de vidrio FR4 mecanizada por CNC lista para instalar. El inventario estándar incluye los diámetros más comunes y ofrecemos:

Varilla de pasador de soporte FR4, diámetro personalizado de 6 mm a 130 mm y superiores.

Corte la varilla de fibra de vidrio FR4 según su dibujo, con una tolerancia de ±0,1 mm cuando sea necesario.

Espárragos, separadores y pasadores de ubicación con extremos perforados, con resalte y roscados.

Biselado y acabado de superficies para ensamblajes de tolerancias estrechas.

Los lotes de creación de prototipos se producen rápidamente porque las varillas de epoxi reforzadas con fibra de vidrio FR4 se mecanizan limpiamente con herramientas de carburo y la misma configuración se escala hasta series de producción completas.

Stock al por mayor y suministro de fábrica de AHD

AHD produce láminas y varillas de plástico de ingeniería desde hace 32 años. Nuestras rentables cañas FR4 siempre han recibido grandes elogios por parte de compradores globales.

Stock listo, envío rápido. Disponemos de varillas de fibra de vidrio FR4 al por mayor en los diámetros más populares utilizados en equipos eléctricos, por lo que los pedidos pequeños y medianos se envían rápidamente.

El precio mayorista. Ofrecemos descuentos escalonados en pedidos de compra al por mayor de varillas de fibra de vidrio FR4 y le ofrecemos una cotización honesta.

Personalización en sitio. Corte a medida, diámetros personalizados y mecanizado, todo realizado internamente con plazos de entrega cortos.

Consistencia de calidad. La producción controlada por ISO significa que cada lote es el mismo lote que el lote anterior. Esto es muy importante si compra varillas de fibra de vidrio FR4 para el abastecimiento de componentes eléctricos en varios pedidos.

Documentación. Con cada envío se suministran certificados de materiales, informes de pruebas y declaraciones RoHS/REACH.

AHD suministra varillas de fibra de vidrio FR4, servicio directo de fábrica. Se admiten prototipos únicos y reabastecimiento masivo programado. Los acuerdos de compra a granel de varillas de fibra de vidrio FR4 pueden contener MOQ, niveles de existencias y controles de calidad acordados.
