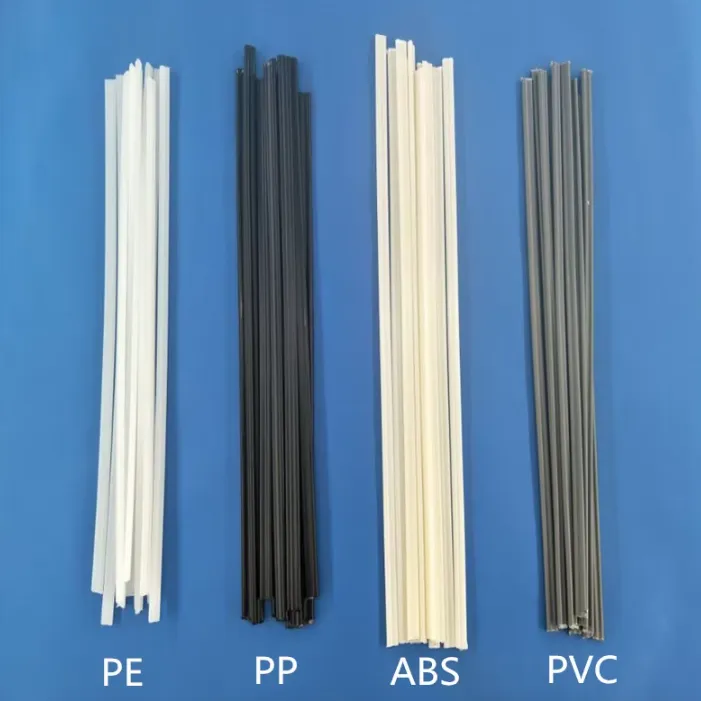

Las varillas de soldadura de PE (Polietileno Soldadura Varillas) son consumibles diseñados específicamente para soldar materiales de polietileno (PE). Por lo general, están hechos de resina de polietileno del mismo material o de un material compatible que el material base. Su función es unir tuberías de láminas de HDPE (láminas de polietileno) u otros productos en una sola junta sellada de alta resistencia mediante procesos de fusión en caliente (como soldadura por aire caliente y soldadura por extrusión). Se utilizan ampliamente en tanques de almacenamiento de plástico, contenedores de productos químicos, membranas impermeables (como las geomembranas de HDPE) y redes de suministro de agua. I. ¿Por qué surgieron las varillas de soldadura de PE? La aparición de varillas de soldadura de PE es un resultado inevitable de la contradicción entre la aplicación generalizada de materiales de polietileno (PE) y la demanda de uniones. Esto se puede resumir como: "El material es útil, pero se necesita un 'método de unión' fiable". El auge y las limitaciones de los materiales de PE El PE es uno de los mayores inventos plásticos del siglo XX (descubierto accidentalmente en 1933 por Raymond Hopkins de la empresa británica ICI e industrializado en la década de 1950 con el catalizador Ziegler-Natta). Con sus ventajas de bajo costo, resistencia química y buena flexibilidad, reemplazó rápidamente a los materiales tradicionales como metales y cerámicas en aplicaciones como tanques de almacenamiento, tuberías y membranas impermeables. Sin embargo, el PE es un termoplástico (se ablanda cuando se calienta, se solidifica cuando se enfría) y no se puede unir mediante métodos tradicionales de soldadura de metales (como la soldadura por arco). La soldadura de metales se basa en la difusión interatómica, mientras que la estructura molecular del PE (alcanos de cadena larga) dicta que requiere un método de "relleno del mismo material + fusión térmica" para la conexión. La urgencia de las necesidades de conexión Los primeros productos de PE (como tuberías de pequeño diámetro) podían fijarse usando "uniones de enchufe" o "adhesivos", pero con la mejora de las aplicaciones (como grandes tanques de almacenamiento de productos químicos), la confiabilidad del sellado (propenso a fugas), la resistencia (incapaz de soportar alta presión) y la durabilidad (envejecimiento del adhesivo) de estos métodos no podían cumplir con los requisitos. Por lo tanto, surgió la idea de "utilizar el propio PE como varilla de soldadura para 'tejer' dos piezas de material de PE mediante fusión térmica". La varilla de HDPE para soldar es esencialmente "extensiones del sustrato de PE", que forman una interfaz de fusión a nivel molecular mediante la fusión sincrónica con el material base.
El desarrollo de electrodos de soldadura de PE está profundamente entrelazado con los avances en los procesos de producción de PE y la iteración de las tecnologías de soldadura. Estos son los hitos clave: 1. Origen: un avance "inesperado" en la soldadura con aire caliente (décadas de 1950 a 1960) En la década de 1950, el ingeniero alemán Karl Schmidt, mientras diseñaba una solución de reparación para tanques de almacenamiento de HDPE, experimentó calentando tiras de PE con una pistola de aire caliente y presionándolas en las grietas, descubriendo inesperadamente que las tiras de PE y el material base se fundían para formar una unión fuerte. Este método rudimentario marcó el comienzo de los electrodos de soldadura de PE, que posteriormente se aplicaron a la soldadura de tuberías. 2. Estandarización: la fuerza impulsora de la tecnología de soldadura por extrusión (décadas de 1970 a 1980) En la década de 1970, se inventó la máquina de soldadura por extrusión, que resolvió el problema de la velocidad desigual en la alimentación manual de electrodos. En este momento, las varillas de soldadura de PE comenzaron a estandarizarse según el material (HDPE/LDPE), el diámetro (2-4 mm) y el color (para distinguir aplicaciones). Por ejemplo, se utilizaron varillas de soldadura de HDPE (alta densidad) para productos rígidos (tanques de almacenamiento, tuberías); Se utilizaron varillas de soldadura de LDPE (baja densidad) para productos flexibles (membranas impermeables, películas). 3. Hito: La explosión de las aplicaciones de geomembranas (década de 1990 hasta el presente) En la década de 1990, se despertó la conciencia ambiental global y aumentó la demanda de geomembranas de HDPE (utilizadas en vertederos y plantas de tratamiento de aguas residuales). Estas membranas tienen solo entre 0,5 y 3 mm de espesor y requieren una soldadura precisa con cuña caliente (usando una cuña calentada para fundir simultáneamente la varilla de soldadura y la membrana), lo que convierte a las varillas de soldadura de PE en un "consumible clave en ingeniería ambiental". 4. Conexión notable: contribuciones indirectas de Ziegler-Natta En 1953, el químico alemán Karl Ziegler y el químico italiano Giulio Natta inventaron el "catalizador Ziegler-Natta", que permitía la polimerización direccional de polietileno de alta densidad (HDPE) (con peso molecular controlable y alta cristalinidad). Este avance transformó el HDPE de un "plástico blando" a un "material de ingeniería rígido", promoviendo directamente la aplicación de electrodos de soldadura de PE en grandes tanques de almacenamiento y tuberías de alta presión, por lo que recibieron el Premio Nobel de Química en 1963.
Las características principales de las varillas de soldadura de PE están estrechamente relacionadas con la estructura molecular y las propiedades físicas de su material base (polietileno). Las principales ventajas son las siguientes: 1. Alta compatibilidad y propiedades de combinación Las varillas de soldadura de PE comparten una composición química, un punto de fusión (aproximadamente 120-135 ℃) y una estructura molecular altamente consistentes con los materiales base de PE (como LDPE, HDPE y LLDPE). Esto da como resultado una unión interfacial estrecha después de la soldadura, evitando la delaminación o rotura debido a diferencias de materiales. 2. Excelente resistencia de la soldadura La resistencia de la unión después de la soldadura puede acercarse o alcanzar el 80%-95% del material base (dependiendo del proceso), cumpliendo con los requisitos de la mayoría de las aplicaciones de carga o tensión (como tanques de almacenamiento y tuberías). 3. Resistencia a la corrosión química y resistencia a la intemperie Al heredar las propiedades inherentes del PE, son resistentes a la corrosión de medios químicos como ácidos, álcalis y sales, y también son resistentes al envejecimiento por rayos UV (requiere el uso de electrodos de soldadura con agentes antienvejecimiento agregados), lo que los hace adecuados para ambientes hostiles o al aire libre a largo plazo. 4. Alta adaptabilidad operativa Adaptable a diversos procesos de soldadura (soldadura por aire caliente, soldadura por extrusión, soldadura por cuña caliente, etc.), se pueden seleccionar varillas de soldadura de diferentes diámetros (comúnmente 2-4 mm) según el grosor y la forma de la pieza de trabajo, lo que ofrece una alta flexibilidad. 5. Ventajas de costo y eficiencia Las varillas de soldadura de PE son de bajo costo y el proceso de soldadura no requiere equipos complejos (una pistola de aire caliente básica es suficiente), lo que las hace adecuadas para construcciones o reparaciones a gran escala.
El uso de varillas de soldadura de PE debe combinarse con el proceso de soldadura específico. Los siguientes son pasos generales (tomando como ejemplo la soldadura con aire caliente más común): 1. Herramientas y herramientas de preparación de materiales: pistola de aire caliente (temperatura ajustable, recomendada 200-350 ℃), rodillo de presión (o rueda de presión), cepillo de limpieza, papel de lija (opcional). Materiales: Varillas de soldadura de PE (mismo material que el sustrato), pieza de PE a soldar (limpia y seca). 2. Tratamiento de la superficie Retire el aceite, el polvo y la humedad del área a soldar (se puede limpiar con alcohol o acetona para evitar residuos). Si la superficie está oxidada o rayada, líjela ligeramente con papel de lija fino para dejarla rugosa (para mejorar la adhesión de la fusión) y luego limpie los residuos. 3. Ajuste del equipo Configuración de temperatura de la pistola de aire caliente: HDPE recomendado 250-300 ℃, LDPE recomendado 200-250 ℃ (consulte los parámetros del fabricante de la varilla de soldadura para configuraciones específicas). Ajuste el flujo de aire a medio-bajo para evitar que la varilla de soldadura se salga volando o que se enfríe demasiado rápido. 4. Operación de soldadura Sostenga la pistola de aire caliente y apúntela hacia la costura de soldadura, precalentando el sustrato hasta un estado fundido (superficie brillante, ligeramente pegajosa). Sostenga la varilla de soldadura perpendicular a la costura de soldadura e introdúzcala en la zona de aire caliente a una velocidad uniforme de 3-5 cm/min, permitiendo que la varilla de soldadura y el sustrato se fundan simultáneamente. Después de que la varilla de soldadura fundida y el sustrato se hayan fusionado, use inmediatamente un rodillo de presión para presionar suavemente la costura de soldadura para eliminar las burbujas de aire y compactarla. Mantenga un ángulo estable (aproximadamente 45° entre la varilla de soldadura y la pieza de trabajo) y velocidad durante la soldadura para evitar la rotura de la varilla o la acumulación de material. 5. Enfriamiento e Inspección Después de soldar, deje que se enfríe naturalmente (evite movimiento o estrés). El tiempo de enfriamiento es de aproximadamente 10 a 20 minutos (dependiendo del espesor). Inspeccione la costura de soldadura: Sin grietas ni porosidades; no debe desprenderse cuando se dobla suavemente con la mano. Si es necesario, realice una prueba de fugas (por ejemplo, prueba de presión de agua).
Coincidencia de materiales: La varilla de soldadura debe ser compatible con el tipo de PE base (HDPE/LDPE, etc.). De lo contrario, las diferencias en el punto de fusión o la tasa de contracción provocarán fallas en las juntas. Limpieza de superficies: El aceite y el polvo pueden causar "soldaduras incompletas", lo que requiere una limpieza minuciosa (use un desengrasante específico si es necesario). Control de temperatura: Temperatura demasiado baja → fusión insuficiente; temperatura demasiado alta → descomposición del PE (humo negro, burbujas). Siga estrictamente las recomendaciones del fabricante para los ajustes de temperatura. Velocidad de operación: Demasiado rápido → penetración insuficiente; demasiado lento → sobrecalentamiento y descomposición del material. Mantenga una velocidad uniforme (se recomienda 3-5 cm/minuto). Protección ambiental: Evite soldar en ambientes ventosos, húmedos o de baja temperatura (<5 ℃), ya que esto afectará la estabilidad del baño de soldadura. Los operadores deben usar guantes y gafas de seguridad para evitar quemaduras o inhalación de gases de descomposición. Condiciones de almacenamiento: Los electrodos de soldadura deben almacenarse en un lugar fresco y seco (<30 ℃), evitando la luz solar directa o las altas temperaturas que pueden causar envejecimiento.
Las varillas de soldadura de PE no son "consumibles inventados accidentalmente", sino más bien un puente que conecta los materiales de PE desde el "laboratorio" a la "industria": resolvieron el problema central de "cómo conectar" los materiales de PE, permitiendo que las ventajas del PE (resistencia a la corrosión, peso ligero y bajo costo) se utilicen a mayor escala. Desde gigantescos tanques de almacenamiento en plantas químicas hasta cinturones de riego por goteo en zonas rurales, desde geomembranas en vertederos hasta sillas de plástico en los hogares, las aplicaciones de las varillas de soldadura de PE han superado desde hace tiempo las de una "herramienta", convirtiéndose en el "gen conector" de la civilización plástica moderna. Las varillas de soldadura de PE AHD, como consumible exclusivo para unir materiales de PE, se han convertido en un material central en el campo de la soldadura de plástico debido a su alta compatibilidad, alta resistencia y facilidad de uso. El uso adecuado requiere atención a puntos clave como la combinación de materiales, el tratamiento de la superficie y el control de la temperatura para garantizar uniones soldadas confiables a largo plazo. ¿Quieres aprender más? No dude en ponerse en contacto con Kawan Lai: kawan@anheda.cn/WhatsApp +8613631396593.
