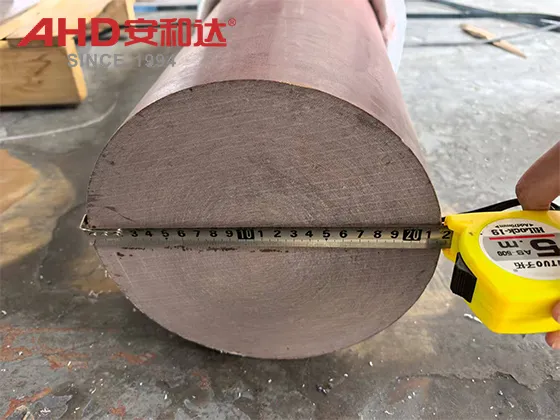

En los campos de motores de alto voltaje, maquinaria pesada y equipos especiales, los requisitos de rendimiento para el aislamiento y los componentes estructurales son cada vez más estrictos. Entre estos, las varillas fenólicas, con su resistencia mecánica, aislamiento eléctrico y resistencia a la temperatura superiores, se han convertido en el material preferido para componentes aislantes y portadores de carga críticos. Especialmente a medida que aumenta la potencia del equipo, la barra fenólica laminada de algodón convencional de pequeño diámetro es insuficiente para satisfacer las necesidades de procesamiento de componentes grandes; en este punto, el material redondo fenólico de gran diámetro de 160 mm, 180 mm o incluso 200 mm demuestra un valor irremplazable. Estas varillas de gran tamaño no solo soportan cargas mecánicas más altas sino que también necesitan mantener un rendimiento de aislamiento estable en condiciones operativas complejas; su fabricación y aplicación se han convertido en un aspecto técnico crucial de la fabricación de equipos de alta gama. Algunas personas podrían llamarlo varilla fenólica de lino. Conozcamos más sobre esto juntos.
Diferencias fundamentales en los procesos de fabricación Aunque ambos utilizan algodón impregnado con resina fenólica, la producción de varillas de algodón laminado fenólico con un diámetro de aproximadamente 200 mm es significativamente más difícil que la de varillas de diámetro estándar (alrededor de 40 mm). Prensado en caliente Prensa monocapa, prensado en una sola pasada, presión uniforme y fácilmente controlable. Se requiere prensado en caliente multicapa; Los defectos "bajo presión" son propensos a ocurrir en el área central. Control de curado La velocidad de calentamiento ≤ 5 ℃/min es suficiente. Se requiere control de temperatura segmentado (80 ℃ → 120 ℃ → 160 ℃) para evitar grietas debido a las diferencias de temperatura entre el interior y el exterior. Dificultad posterior al mecanizado Margen de torneado ≤ 2 mm. El margen de mecanizado en desbaste puede alcanzar los 10 mm, lo que requiere equipo especializado de perforación de agujeros profundos. Avances tecnológicos clave: Tecnología de presión: utilización de un sistema hidráulico para lograr una compensación dinámica de la presión radial, asegurando la compactación del núcleo. Impregnación auxiliar: Aumenta la profundidad de penetración de la resina a más de 15 mm, eliminando las burbujas de aire entre capas. Monitoreo en línea: Monitoreo en tiempo real de la curva exotérmica de curado para evitar la carbonización causada por sobrecalentamiento localizado. Cuando se trata de producción, puede confiar el trabajo con confianza a AHD, gracias a su experiencia y conocimientos. Nuestras varillas laminadas de algodón fenólico han resistido la prueba del tiempo y siguen siendo muy populares en el mercado. ¡Elija AHD, elija un proveedor confiable!
La aparición de varillas de algodón laminadas fenólicas de gran diámetro se debe a tres fuerzas impulsoras principales: La demanda de estructuras livianas en equipos a gran escala: en comparación con los componentes metálicos, las varillas de algodón laminadas fenólicas tienen solo 1/5 de la densidad del acero, pero proporcionan una rigidez específica similar. Diseño integrado de sistemas de aislamiento compuestos: los equipos eléctricos modernos tienden hacia el diseño modular y las varillas de gran diámetro se pueden moldear integralmente en estructuras de aislamiento complejas. Garantía de confiabilidad en ambientes extremos: en ambientes de alta temperatura (150 ℃), alta humedad (95 % HR) y altamente corrosivos (p. ej., niebla salina), las varillas de pequeño diámetro son propensas a degradar el rendimiento debido a efectos transversales. Los diseños de gran diámetro compensan los efectos de la degradación ambiental aumentando el área de la sección transversal, extendiendo los intervalos de mantenimiento. Escenarios de aplicaciones principales de varillas de algodón laminadas con resina fenólica de gran diámetro Las varillas de algodón laminadas con resina fenólica de gran diámetro sirven principalmente para aplicaciones industriales con requisitos extremadamente altos de resistencia estructural, confiabilidad del aislamiento y estabilidad dimensional: Componentes principales de motores y generadores de alto voltaje: los soportes de devanado del estator y las varillas de unión del rotor para grandes motores síncronos y generadores hidroeléctricos deben soportar enormes fuerzas electromagnéticas y centrífugas. Mecanismos de guía de prensas y máquinas herramienta de servicio pesado: componentes como los manguitos de guía de columna para prensas hidráulicas de gran tonelaje y los asientos de cojinetes de husillo para tornos grandes dependen de la alta rigidez de las varillas de gran diámetro para resistir las vibraciones de corte y las cargas de impacto. Componentes de sellado de válvulas especiales y recipientes a presión: Los componentes como los vástagos de las válvulas para las bombas principales de las centrales eléctricas deben resistir altas temperaturas, alta presión y corrosión química. Las varillas de gran diámetro, mediante un mecanizado de precisión, forman superficies de sellado complejas y su estructura uniforme y densa previene eficazmente la penetración del medio. Estructuras de aislamiento de motores de tracción de tránsito ferroviario: Los tirantes del núcleo del estator y las columnas de fijación del yugo magnético del rotor para motores de tracción ferroviaria de alta velocidad requieren materiales con alta resistencia al aislamiento y resistencia a la fatiga.
Comparación de características de rendimiento: El efecto espada de doble filo de los diámetros grandes 1. Ventajas mejoradas Propiedades mecánicas significativamente mejoradas: Mayor resistencia a la flexión y resistencia a la compresión. Estabilidad de aislamiento mejorada: la resistividad del volumen se estabilizó en el nivel de 10¹⁴ Ω·cm (23 ℃), el gradiente de voltaje de ruptura mejoró. Estabilidad dimensional optimizada: Coeficiente de expansión higroscópica reducido, deformación reducida a alta temperatura. 2. Abordar los desafíos potenciales Control de tensión residual: valor máximo de tensión interna controlado por debajo de 80 MPa mediante un proceso de enfriamiento escalonado. Control de calidad de la superficie de mecanizado: valor Ra estabilizado por debajo de 1,6 μm utilizando herramientas de corte duras y enjuague con refrigerante.
Frente a los desafíos técnicos de las varillas de algodón laminadas fenólicas de gran diámetro, AHD aprovecha sus 31 años de experiencia en I+D de láminas y varillas de plástico para construir un sistema integral de control de calidad: Materias primas: algodones de base de algodón seleccionados de alta calidad; Las fórmulas de resina se someten a verificación de envejecimiento. Proceso: Se introducen prensas en caliente CNC avanzadas, equipadas con un sistema de prueba de proceso completo. Servicios: Se brindan servicios de personalización para una gama completa de tamaños desde Φ8 hasta 280 mm. Contáctenos hoy para obtener más información sobre Kawan Lai: kawan@anheda.cn/WhatsApp +8613631396593.
