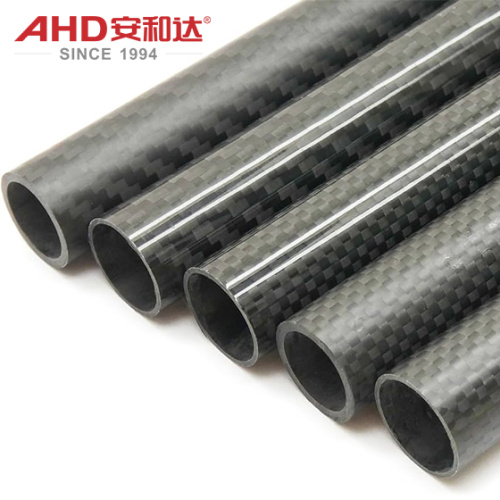

Los tubos de fibra de carbono son materiales compuestos tubulares formados mediante procesos como pultrusión, bobinado y bobinado, utilizando filamentos de fibra de carbono como refuerzo y resina (comúnmente resina epoxi, resina fenólica, etc.) como aglutinante. También se les suele llamar tuberías de fibra de carbono o tubos de fibra de carbono. En pocas palabras, combina fibra de carbono de alta resistencia con una resina adhesiva para crear un perfil tubular de alto rendimiento.
Sus componentes principales constan de dos partes: primero, el "esqueleto": filamentos de fibra de carbono (principalmente basados en PAN, categorizados por especificaciones de paquete como 3K y 12K, donde el 3K tiene una apariencia más refinada), que proporciona resistencia al núcleo; y segundo, el "aglutinante": la matriz de resina, que fija firmemente los filamentos de fibra de carbono, los protege y transmite tensión. El producto terminado se somete a tratamientos superficiales como pulido y pintura para equilibrar la apariencia y la resistencia al rayado, lo que lo convierte en uno de los perfiles más utilizados entre los materiales compuestos de fibra de carbono.
Ⅰ. Características principales del tubo de fibra de carbono
Las características de los tubos de fibra de carbono giran en torno a las ventajas inherentes de la fibra de carbono combinadas con su estructura tubular, poseyendo una variedad de propiedades superiores que difieren significativamente de los materiales de tubos tradicionales, como los tubos metálicos (acero):
1. Extremadamente liviano: con una densidad de solo 1,5 ~ 1,8 g/cm³, aproximadamente 1/4 de la del acero, el peso de los tubos de fibra de carbono para las mismas dimensiones es mucho menor que el de los tubos tradicionales, lo que los convierte en la opción principal para un diseño liviano.
2. Alta resistencia y alto módulo: la resistencia a la tracción puede alcanzar 3000~4000 MPa, 2~3 veces mayor que la de los tubos de acero ordinarios; módulo elástico 200~400 GPa, rigidez cercana a la del acero, pequeña deformación bajo tensión y fuerte estabilidad dimensional.
3. Anisotropía significativa: las propiedades varían según la dirección de disposición de la fibra de carbono. La resistencia axial (longitud) es extremadamente alta, mientras que la resistencia radial (perpendicular a la pared del tubo) es relativamente débil, lo que requiere la optimización del rendimiento de la tensión mediante ajustes del proceso (como el ángulo de bobinado).
4. Excelente estabilidad química: La fibra de carbono en sí es químicamente inerte y, cuando se combina con una matriz de resina resistente a ácidos y álcalis, no presenta problemas de oxidación o corrosión. Su durabilidad en entornos hostiles, como entornos marinos, químicos y al aire libre, supera con creces la de las tuberías metálicas.
5. Baja expansión + No magnético: Con un coeficiente de expansión térmica cercano a cero, sus dimensiones permanecen casi sin cambios en condiciones de alta y baja temperatura (-50 ℃ ~ 200 ℃, a base de resina epoxi). Como material no magnético, no interfiere con las señales electromagnéticas, lo que lo hace adecuado para instrumentos de precisión, equipos de resonancia magnética nuclear y otras aplicaciones.
6. Fragilidad significativa: como material frágil, es propenso a fracturarse bajo impactos severos o colisiones bruscas. Al carecer del amortiguador de deformación plástica de los metales, los daños ocultos (microfisuras internas) son difíciles de detectar.
Ⅱ. Principales tecnologías de procesamiento y moldeo
El proceso de moldeo básico determina la forma inicial y las propiedades básicas del tubo.
1. Proceso de laminación:
Descripción: La tela de fibra de carbono preimpregnada se enrolla capa por capa sobre un mandril en un ángulo diseñado y luego se cura.
Características: Alta eficiencia, costo relativamente bajo, adecuado para la producción de grandes volúmenes de tubos rectos con requisitos de rendimiento medios. Puede fabricar tubos cuadrados de fibra de carbono, tubos redondos de fibra de carbono, etc.
Aplicaciones: brazos de drones comunes, varillas de soporte estructural simples.
2. Proceso de pultrusión:
Descripción: La estopa (o tela) de fibra de carbono se impregna con resina, se extrae continuamente a través de un molde calentado y se cura dentro del molde.
Características: Producción continua, eficiencia extremadamente alta, costo más bajo, pero solo puede fabricar perfiles rectos con sección transversal uniforme; La dirección de la fibra es principalmente axial, con una resistencia transversal relativamente débil.
Aplicaciones: Varillas de aislamiento eléctrico, postes de tiendas de campaña, tijas de sillín de bicicleta de gama baja.
3. Proceso de bobinado:
Descripción: El cable de fibra de carbono impregnado de resina se enrolla en un mandril giratorio en un ángulo y tensión diseñados con precisión y luego se cura.
Características: Alto grado de automatización, excelente continuidad de la fibra, aprovecha al máximo la resistencia de la fibra y puede fabricar tubos redondos, tubos cónicos, recipientes a presión, etc. de alto rendimiento.
Aplicaciones: cañas de pescar de alta gama, trenes de aterrizaje de drones, cilindros de gas de alta presión, componentes estructurales aeroespaciales.
4. Moldeo por compresión/asistido por vacío:
Descripción: Se coloca un preimpregnado de fibra de carbono o un paño seco en los moldes superior e inferior y se cura mediante calentamiento y presión; o se coloca sobre un molde de una sola cara y se sella al vacío mediante una bolsa de vacío, luego se compacta y se cura mediante presión atmosférica.
Características: Acabado superficial extremadamente alto, puede fabricar tubos de formas complejas, excelente rendimiento, pero alto costo y menor eficiencia.
Aplicaciones: Tuberías para bicicletas de alta gama, componentes estructurales de automóviles, equipos deportivos de alta gama.
Procesamiento secundario: Los tubos de fibra de carbono moldeados se pueden cortar, perforar, rectificar, unir, pintar, etc., según sea necesario. Nota: Están prohibidos el fresado y el torneado, ya que dañarán la continuidad de la fibra y provocarán fácilmente delaminación y concentración de tensiones.
Ⅲ. Precauciones clave de las tuberías de fibra de carbono
Evite impactos y cargas puntuales: si bien son fuertes, los tubos de fibra de carbono son relativamente frágiles y menos resistentes a impactos laterales y presiones puntuales localizadas que los metales. Evite golpear con objetos duros o sujetar demasiado con accesorios que no coincidan.
Mecanizado con precaución:
Se deben utilizar herramientas de carburo o diamante.
Utilice velocidades de avance pequeñas, velocidades de husillo altas y aplique refrigeración.
Al perforar, use almohadillas para sostener los lados de entrada y salida para evitar la delaminación y división en la salida.
Métodos de conexión especiales: cuando se conectan piezas metálicas, se prefiere la unión adhesiva, complementada con remachado o atornillado. Al atornillar se debe utilizar una llave dinamométrica para controlar con precisión la precarga; una fuerza excesiva aplastará la pared del tubo. Se recomienda agregar un casquillo dentro de la conexión para aumentar la resistencia.
Evite la corrosión electroquímica: el contacto directo con metales reactivos, como las aleaciones de aluminio, puede provocar corrosión electroquímica en ambientes húmedos. Es necesario un tratamiento aislante (como el uso de almohadillas aislantes o la aplicación de sellador) en las superficies de contacto.
Almacenamiento y mantenimiento: Evite la exposición prolongada a la luz solar (los rayos UV envejecerán la resina de la superficie) y mantenga el tubo limpio y seco. Los daños (como rayones profundos o abolladuras) deben evaluarse de inmediato y el producto no debe usarse si está dañado.
Ⅳ. Preguntas frecuentes sobre Hollow Varilla de fibra de carbono
P1: ¿Cómo elegir entre tubos de fibra de carbono fabricados mediante diferentes procesos (pultrusión/bobinado)? ¿Existe alguna diferencia entre aplicaciones domésticas e industriales?
A1: Elija el proceso según los requisitos de estrés:
① Pultrusión: las fibras de carbono están dispuestas axialmente, lo que da como resultado una resistencia axial extremadamente alta, una alta precisión dimensional y un bajo costo. Adecuado para aplicaciones domésticas (p. ej., trípodes de fotografía, soportes para tiendas de campaña) y aplicaciones industriales en general (tubos de soporte largos, rieles guía);
② Bobinado: El ángulo de bobinado de las fibras de carbono se puede controlar, la resistencia radial/circunferencial es ajustable y la tensión está más equilibrada. Adecuado para escenarios de tensión industrial complejos (brazos de drones, tuberías de alta presión, soportes aeroespaciales) y también se puede utilizar para aplicaciones domésticas personalizadas de alta gama (por ejemplo, modelos de aviones de alta gama).
Para aplicaciones domésticas, priorice la pultrusión (alta rentabilidad, fácil mantenimiento). Para aplicaciones industriales que involucran alta presión y torsión, priorice el bobinado.
P2: ¿Se pueden sujetar directamente los tubos de fibra de carbono con abrazaderas durante la instalación? ¿Cuál es el método de fijación correcto?
A2: ¡No sujete directamente con abrazaderas metálicas! La resistencia radial (perpendicular a la pared del tubo) de los tubos de fibra de carbono es relativamente débil. La sujeción directa comprimirá la pared del tubo, provocando grietas o daños.
Método de fijación correcto:
① Se deben colocar juntas de goma/espuma entre la abrazadera y la pared de la tubería para aumentar el área de contacto y distribuir la presión;
② Se prefieren conexiones de brida, unión de manguitos (adhesivo de resina epoxi) o conexiones de pernos con juntas metálicas preincrustadas en los extremos;
③ Está prohibido golpear directamente la pared de la tubería (se agrieta fácilmente). Si es necesaria la fijación con pernos, los insertos deben estar preincrustados.
P3: ¿Cómo determinar si las tuberías de fibra de carbono tienen "daños ocultos"? ¿Cuáles son los puntos clave para la inspección diaria?
R3: Los daños ocultos (desprendimiento interno, microfisuras) no tienen rastros externos obvios y deben juzgarse según el escenario de uso y una inspección simple:
① Considere el escenario de uso: si recientemente ha sido sometido a un gran impacto, caída o sobrecarga a largo plazo, existe una alta probabilidad de daños ocultos;
② Inspección sencilla: golpee suavemente la pared de la tubería. Si un área determinada suena apagada (las áreas normales suenan nítidas), o hay un ligero atasco al rodar (el rodar en línea recta no es suave), puede haber daños internos.
Enfoque de inspección de rutina:
① Compruebe si hay grietas, abolladuras o descamaciones en la pared de la tubería;
② Verifique que no haya cables de carbono elevados en los extremos (que pueden rayarse fácilmente y potencialmente empeorar el daño);
③ Compruebe si hay conexiones sueltas o revestimientos dañados. Si encuentra algún problema, deje de usar la tubería inmediatamente y reemplácela.
