¿Cuál es el efecto de la orientación de las fibras en los compuestos de fibra de carbono?

Orientación de la fibra de carbono: definición, tipos e impacto en las láminas de fibra de carbono

I. Orientación de la fibra de carbono: definición básica

La orientación de la fibra de carbono se refiere a la disposición de las fibras de carbono en un material compuesto (como una lámina de fibra de carbono) en una dirección específica. Dado que las fibras de carbono son materiales anisotrópicos con una alta relación de aspecto, su orientación en la matriz determina directamente las propiedades macroscópicas del material compuesto. La orientación es esencialmente el diseño direccional de la ruta de transmisión de tensiones en el material compuesto por las fibras de carbono. Al controlar la dirección de la fibra, se puede optimizar el rendimiento del material bajo diferentes cargas.

II. Principales tipos de orientación de fibra de carbono

La orientación de la fibra de carbono se puede clasificar según la dirección de disposición, el ángulo o la forma estructural. Los tipos comunes son los siguientes:

1. Clasificación por dirección de disposición de las fibras

Orientación unidireccional (UD): todas las fibras de carbono están dispuestas paralelas en la misma dirección (por ejemplo, 0°), que es la forma de orientación más típica. Las fibras están alineadas verticalmente y dispersas aleatoriamente.

Orientación bidireccional (BD): las fibras están dispuestas alternativamente en dos direcciones ortogonales (por ejemplo, 0°/90°), formando una estructura en capas (cada capa es unidireccional y las capas son ortogonales entre sí).

Orientación multidireccional: las fibras están dispuestas a lo largo de tres o más ángulos (p. ej., 0°/±45°/90°), comúnmente utilizados en aplicaciones que requieren soporte de carga múltiple.

Orientación aleatoria: las fibras se dispersan aleatoriamente en la matriz (p. ej., compuestos de fibra de carbono cortadas), exhibiendo isotropía macroscópica, pero con una resistencia significativamente menor que la orientación direccional.

2. Clasificación por forma estructural (para fibras continuas)

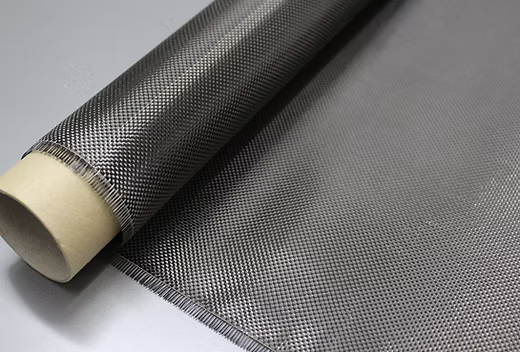

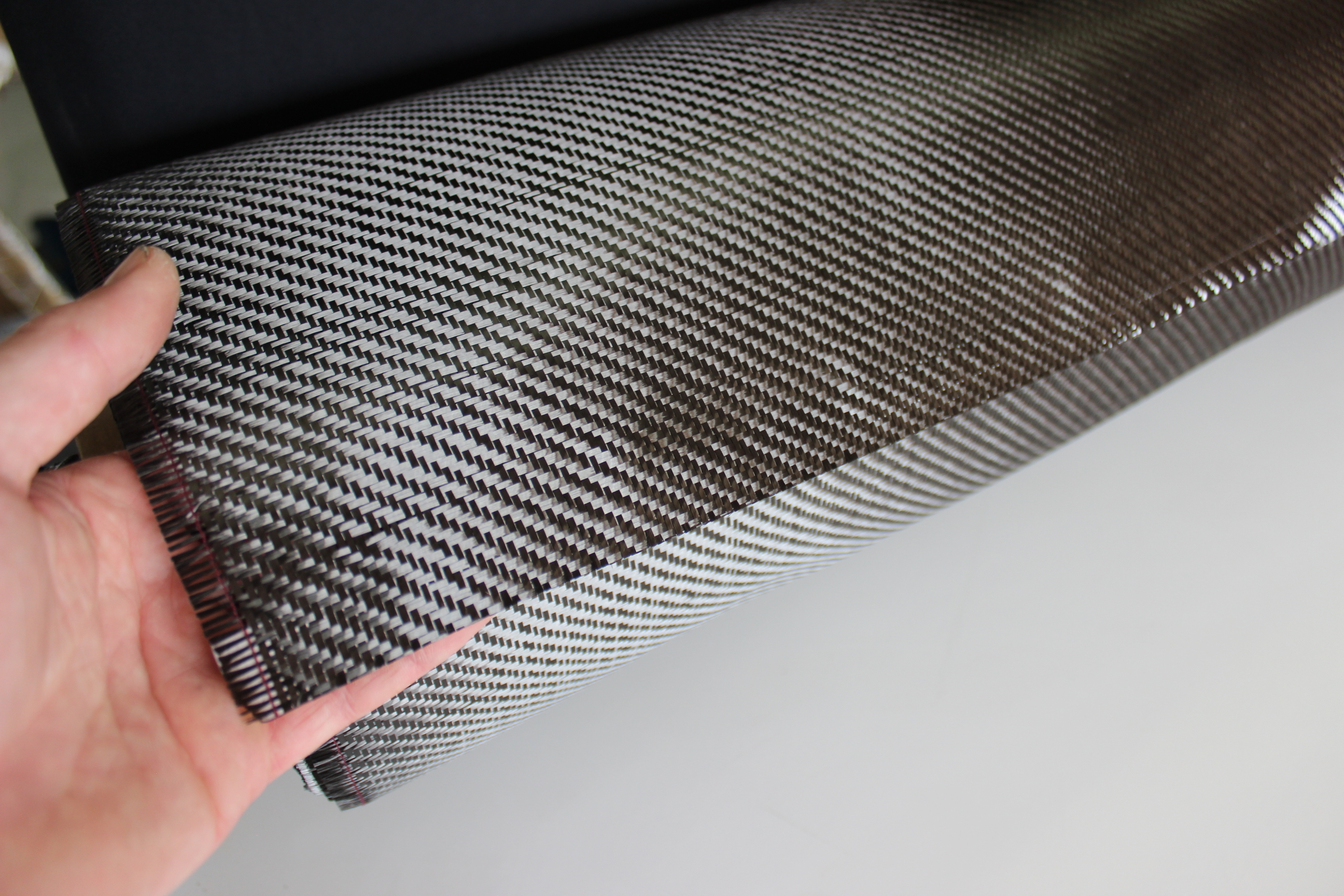

Orientación del tejido: las fibras se entrelazan en una red mediante procesos de tejido (por ejemplo, tejido tafetán, tejido de sarga, tejido satinado).

Orientación del no tejido: las fibras se colocan en capas sin entrelazarse (p. ej., disposición preimpregnada), se fijan únicamente mediante unión de resina, preservando la disposición lineal de las fibras.

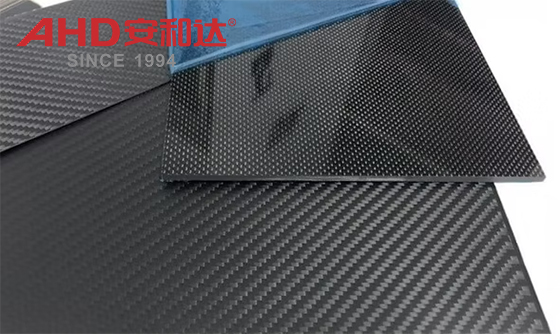

Hoja de plástico reforzado con fibra de carbono también llamada hoja de CFRP

III. La influencia de la orientación de la fibra de carbono en las láminas de fibra de carbono

Las propiedades (mecánicas, térmicas, de procesamiento, etc.) de las láminas de fibra de carbono están estrechamente relacionadas con la orientación de las fibras, principalmente en los siguientes aspectos:

1. Anisotropía de propiedades mecánicas.

Propiedades a lo largo de la dirección de orientación: las fibras de carbono exhiben una resistencia y un módulo extremadamente altos a lo largo de la dirección de orientación (por ejemplo, 0°) porque la tensión se puede transferir eficazmente al eje de la fibra a través de la matriz, utilizando plenamente sus características de alta resistencia.

Propiedades perpendiculares a la dirección de orientación: La resistencia y el módulo disminuyen significativamente perpendiculares a la dirección de orientación (por ejemplo, 90°) porque las fibras no pueden soportar cargas transversales de manera efectiva, dependiendo principalmente de la matriz y la fuerza de unión interfacial.

Equilibrio de la orientación multidireccional: al combinar diferentes ángulos (p. ej., 0°/±45°/90°), se puede optimizar la resistencia bajo cargas multiaxiales, evitando fallas en una sola dirección. Por ejemplo, una orientación de ±45° puede mejorar la resistencia al corte y a la torsión.

2. Propiedades interlaminares y capacidad antidelaminación

En la placa de fibra de carbono unidireccional o bidireccional, la resistencia al corte interlaminar (entre diferentes capas) es baja porque las capas interlaminares carecen de puentes de fibra continuos, lo que las hace propensas a la delaminación bajo cargas fuera del plano (por ejemplo, impacto).

La orientación multidireccional (como incluir capas de ±45°) o las estructuras tejidas pueden mejorar la unión entre capas a través del entrelazado de fibras, lo que reduce el riesgo de delaminación.

3. Expansión térmica y estabilidad dimensional

Las láminas de fibra de carbono unidireccionales tienen un coeficiente de expansión térmica (CTE) cercano a 0 (o incluso negativo, ya que la propia fibra de carbono tiene un CTE negativo) a lo largo de la dirección de la fibra, mientras que el CTE perpendicular a la fibra es mayor. Esta diferencia puede provocar deformaciones de la hoja.

La orientación multidireccional (como una disposición simétrica de 0°/90°) puede compensar la diferencia en la expansión térmica a través de una estructura simétrica, mejorando la estabilidad dimensional.

4. Procesamiento y formabilidad

Las láminas unidireccionales son propensas a rasgarse a lo largo de la dirección de la fibra (debido a la baja resistencia transversal), pero son adecuadas para aplicaciones que requieren un alto rendimiento axial.

Las láminas tejidas o orientadas a ±45° tienen mejor tenacidad, son menos propensas a agrietarse durante el procesamiento y son adecuadas para moldeo de formas complejas.

Resumen: La orientación de la fibra de carbono es un factor fundamental que determina el rendimiento de sus materiales compuestos. Al diseñar la dirección de disposición de las fibras (unidireccional, bidireccional, multidireccional o tejida), se pueden optimizar las propiedades mecánicas, térmicas y de procesamiento de las láminas de fibra de carbono en diferentes escenarios. En aplicaciones prácticas, se debe seleccionar el esquema de orientación apropiado de acuerdo con los requisitos de carga (como tensión uniaxial, fatiga multiaxial, impacto) para equilibrar las ventajas y limitaciones que trae la anisotropía.
