Hoja y varilla laminada de algodón fenólico para industrias eléctricas y electrónicas.

La aplicación de láminas y varillas de algodón fenólico en las industrias eléctrica y electrónica es su campo principal y más maduro, y representa entre el 60% y el 70% de su participación de mercado total. Esta posición surge de la combinación precisa de su "alto aislamiento + resistencia al calor + resistencia mecánica": el requisito principal de los materiales de las industrias eléctrica y electrónica es "un aislamiento seguro y confiable de la corriente y la resistencia a altas temperaturas y vibraciones durante la operación del equipo", y las láminas y varillas de algodón fenólico logran precisamente un equilibrio de estos tres a un bajo costo.

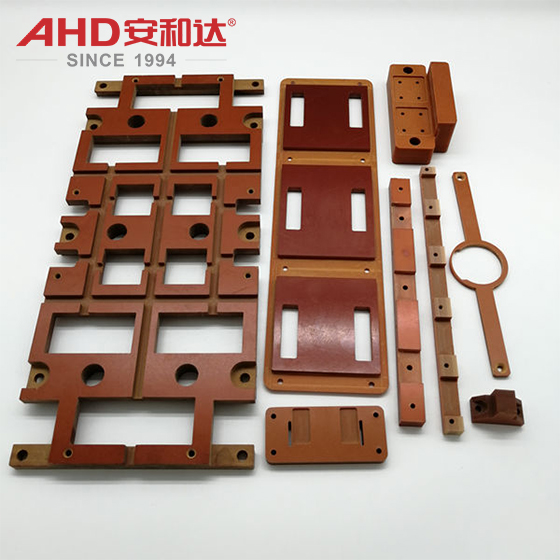

Hoja fenólica AHD y varilla fenólica

I. Aplicaciones Específicas en las Industrias Eléctrica y Electrónica:

Las aplicaciones de láminas y varillas de algodón fenólico en los campos eléctrico y electrónico se pueden dividir en dos categorías principales: "componentes de aislamiento para equipos de alto voltaje" (como motores, transformadores e interruptores de alto voltaje) y "componentes auxiliares para componentes electrónicos/de bajo voltaje" (como relés y accesorios de PCB), que cubren toda la cadena desde la generación y transmisión de energía hasta el consumo de energía.

1. Equipos eléctricos de alto voltaje: el "esqueleto aislante" de motores y transformadores

Los motores y transformadores son equipos centrales en los sistemas de energía. Sus devanados, núcleos y otros componentes deben funcionar en entornos de alto voltaje, alta temperatura y alta vibración. Las láminas y varillas de algodón de resina fenólica se utilizan principalmente para soportar, aislar y fijar componentes activos, incluyendo específicamente:

Eje de bobinado del motor (bobina/carrete)

Función: Como "esqueleto" de los devanados del estator/rotor del motor, fija los devanados de alambre esmaltado, asegurando que los devanados no se aflojen ni se muevan durante la rotación de alta velocidad, al tiempo que aísla los devanados del núcleo (para evitar cortocircuitos).

Requisitos de rendimiento: Debe resistir el calentamiento de los devanados cuando están energizados (120-180 ℃ a largo plazo, hasta 200 ℃ bajo sobrecarga), fuerza centrífuga (esfuerzo de tracción bajo rotación de alta velocidad) y vibración electromagnética (para evitar fracturas por resonancia).

Ventajas de la lámina y varilla de laminado fenólico de algodón: La resistencia al calor (uso prolongado a 200 ℃) evita la deformación a altas temperaturas; La alta resistencia a la tracción (80-120 MPa) soporta la fuerza centrífuga; El aislamiento (resistividad de volumen ≥10¹²Ω·cm) bloquea las fugas de corriente entre los devanados y el núcleo.

Ejemplos de aplicación: motores asíncronos industriales (como motores de ventiladores y bombas de agua), motores de accionamiento de vehículos de nueva energía (componentes de carga no básicos), servomotores (escenarios de control de precisión).

Manguito aislante del transformador y perno de sujeción

Función: El manguito aísla los devanados de alto y bajo voltaje de un transformador (por ejemplo, un transformador de distribución de 10 kV/0,4 kV). El perno de sujeción fija la distancia entre capas de los devanados, evitando la deformación de los devanados o cortocircuitos entre espiras.

Requisitos de rendimiento: debe soportar miles de kilovoltios (por ejemplo, un transformador de 10 kV debe soportar voltajes instantáneos superiores a 15 kV), la generación de calor del devanado (conducido a los componentes a temperaturas del aceite de 80-100 ℃) y tensión mecánica (fuerzas electrodinámicas generadas por corrientes de cortocircuito).

Ventajas de la lámina y varilla de resina fenólica de algodón: Alto voltaje de ruptura; baja pérdida dieléctrica, reduciendo la pérdida de energía; Resistencia al aceite, adecuado para entornos de aceite de transformador.

Ejemplos de aplicación: Transformadores de distribución (suministro de energía residencial y de fábrica), transformadores de potencia (elevadores/reductores de subestaciones), transformadores especiales (transformadores de hornos eléctricos, transformadores rectificadores).

Varilla aislante de alto voltaje

Función: En aparamenta de alta tensión, conecta el mecanismo operativo y los contactos, transmite fuerzas de apertura y cierre y simultáneamente aísla el mecanismo operativo (lado de baja tensión) de los contactos (lado de alta tensión).

Requisitos de rendimiento: Debe cumplir simultáneamente los requisitos de transmisión mecánica (resistencia a la flexión y al impacto) y aislamiento de alto voltaje, y debe ser retardante de llama.

Ventajas de las láminas y varillas de tela de algodón fenólico: Resistencia a la flexión, capaz de soportar fuerzas de impacto operativas; autoextinguible (clasificación UL94 V-0), que cumple con los estándares de protección contra incendios de aparamenta; Estabilidad dimensional, evitando el aflojamiento por cambios de temperatura y humedad.

Sábanas fenólicas de algodón AHD

2. Equipos de distribución y aparamenta de alto voltaje: una "barrera de aislamiento" para una operación segura

Los tableros de alta tensión, las unidades principales en anillo y otros equipos se enfrentan directamente al personal de mantenimiento de energía. La fiabilidad del aislamiento de sus componentes operativos está directamente relacionada con la seguridad personal. Las láminas y varillas de algodón fenólico se utilizan principalmente para aislar partes vivas de la interfaz operativa:

Base de contacto estático del interruptor de desconexión

Función: Fija el contacto estático del seccionador, aislando el contacto móvil (energizado durante la operación) del gabinete (conectado a tierra), evitando descargas eléctricas accidentales.

Ventajas de la aplicación: Resistividad de alto volumen + resistencia corona, evitando el envejecimiento del aislamiento bajo alto voltaje a largo plazo.

Aislador de soporte de barra colectora

Función: Soporta barras colectoras de alto voltaje (p. ej., barras colectoras de 10 kV), aísla la barra colectora del gabinete y soporta el propio peso de la barra colectora y las fuerzas electrodinámicas de cortocircuito.

Ventajas de la aplicación: La resistencia a la compresión (≥200MPa) soporta la presión de la barra colectora; El voltaje de ruptura (≥20 kV/mm) se adapta a niveles de voltaje de 10 kV y superiores.

Varillas de algodón fenólico, alguien las llamó Varilla fenólica de lino, Varilla fenólica de lona

3. Componentes electrónicos y placas de circuitos: el "esqueleto auxiliar" de la fabricación de precisión

En el campo de la electrónica de bajo voltaje, las láminas y varillas de algodón fenólico se utilizan para fijar y aislar componentes electrónicos y para ayudar en el procesamiento de placas de circuito. Entre sus características destacan "pequeño tamaño, alta precisión y resistencia a la temperatura y la humedad":

Base de relé

Función: Fija bobinas y contactos de relé, aísla bobinas (circuitos de control de bajo voltaje) y contactos (circuitos de carga de alto voltaje), que se encuentran comúnmente en equipos de automatización (como sistemas de control PLC) y electrodomésticos.

Requisitos de rendimiento: Resistente a la humedad y a arcos de conmutación frecuentes (chispas generadas cuando los contactos se abren y cierran).

Ventajas: Baja absorción de agua, evita cortocircuitos por humedad y resistencia al arco.

Accesorios para PCB

Función: Posicionamiento de accesorios para soldadura de placas de circuito impreso (PCB) (como soldadura por ola y soldadura por reflujo) y pruebas, fijación de la PCB para evitar su desplazamiento.

Requisitos de rendimiento: Resiste altas temperaturas de soldadura (localmente >200 ℃), no se deforma después de una sujeción repetida y proporciona aislamiento (para evitar cortocircuitos durante las pruebas).

Ventajas: Estabilidad térmica + facilidad de mecanizado (se puede perforar y fresar en formas complejas), adaptable a diversas personalizaciones de accesorios de PCB.

Bobina de bobina

Función: Bobina de bobinado para inductores y transformadores, como la bobina de transformador de alta frecuencia en adaptadores de corriente y cargadores.

Ventajas: Baja constante dieléctrica, reducción de la pérdida de señal de alta frecuencia, alta precisión dimensional.

II. Ventajas principales

¿Por qué es el "material aislante preferido" en las industrias eléctrica y electrónica?

La naturaleza irreemplazable de las láminas y varillas de algodón fenólico en las industrias eléctrica y electrónica se debe a su cumplimiento preciso de cuatro requisitos básicos: rendimiento de aislamiento, resistencia al calor, propiedades mecánicas y costo. Además, su rendimiento general supera al de otros materiales candidatos:

1. Rendimiento del aislamiento: "La garantía fundamental para el aislamiento de alto voltaje"

Alto voltaje de ruptura, baja pérdida dieléctrica, resistencia a la corona y resistencia al arco

2. Resistencia al calor: "Un desempeño estable en ambientes de alta temperatura"

Alta temperatura de funcionamiento a largo plazo, alta retención de resistencia a altas temperaturas y bajo coeficiente de expansión térmica.

3. Propiedades Mecánicas: “Doble Protección de Aislamiento y Estructura”

Equilibrio de fuerza y dureza, resistente al desgaste.

4. Costo y procesabilidad: "Rentabilidad comparable a la de materiales de alto precio"

Bajos costos de materia prima, alta eficiencia de procesamiento y personalización.

China es un importante productor mundial de hisopos de algodón fenólico y sus productos se exportan en grandes cantidades al Sudeste Asiático, Medio Oriente y África para su uso en la construcción de infraestructura eléctrica local (como subestaciones y redes de distribución).

El valor fundamental de las láminas y varillas de algodón fenólico en la industria eléctrica y electrónica radica en "resolver problemas de aislamiento moderadamente difíciles al menor costo". Puede que no sea el material de mayor rendimiento, pero es una opción equilibrada que ofrece "rendimiento suficiente, costo óptimo y facilidad de procesamiento". Desde motores de aire acondicionado domésticos hasta transformadores de subestaciones urbanas, desde relés PLC industriales hasta sistemas de tracción ferroviaria de alta velocidad, su presencia "invisible pero crucial" impregna toda la cadena de la industria eléctrica y electrónica, convirtiéndose en la "piedra angular del aislamiento" para garantizar la seguridad eléctrica y el funcionamiento confiable de los equipos. En el futuro, con la demanda continua de equipos eléctricos de gama baja y media (como nuevas infraestructuras energéticas y actualizaciones de redes eléctricas obsoletas), su escala de aplicaciones seguirá creciendo de manera constante.
