Bakelite Electrical Panels From Bakelite Sheet!

¡Paneles eléctricos de baquelita hechos de láminas de baquelita!

¿Se pueden utilizar los tableros de baquelita como paneles eléctricos?

Sí. La lámina de baquelita es un material aislante termoendurecible clásico, que se fabrica impregnando resina fenólica con papel o fibra de madera y luego presionándola en caliente. Poseen excelente aislamiento, resistencia al calor y resistencia mecánica, cumpliendo plenamente con los requisitos básicos de los paneles eléctricos (como protección del aislamiento, soporte para componentes de montaje y resistencia a arcos eléctricos/altas temperaturas). Históricamente, la placa de baquelita fue uno de los materiales principales para los paneles eléctricos.

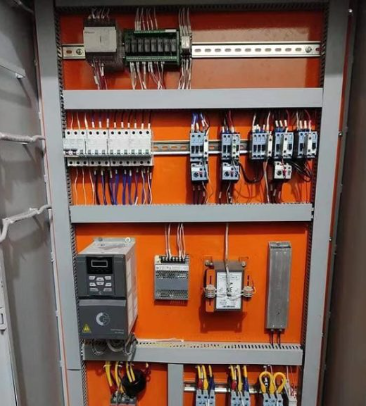

bakelite electrical panel-Electrical box

Paneles de baquelita de caja eléctrica

¿Está todavía en uso? ¿El volumen de uso es grande?

Todavía está en uso, pero los escenarios de aplicación son gradualmente diferentes:

Equipos tradicionales/de gama baja: en equipos eléctricos de baja y media tensión (como cajas de distribución, gabinetes de control, pequeños tableros de control de motores), equipos antiguos o campos sensibles a los costos (como redes eléctricas rurales, pequeñas fábricas), los tableros de baquelita todavía se usan ampliamente debido a su bajo costo y tecnología madura.

Campos de reemplazo emergentes: en ambientes de alta precisión, alta estética o especiales (como exteriores, alta humedad), está siendo reemplazado gradualmente por PC (policarbonato) y otros materiales compuestos metálicos.

Volumen de uso: el tamaño general del mercado es menor que el de los nuevos materiales, pero aún mantiene una cierta escala en los campos eléctricos de gama baja y media, especialmente en países en desarrollo o mercados sensibles a los costos.

¿Qué otros componentes dentro de una caja eléctrica utilizan baquelita?

La baquelita se utiliza no sólo para el panel de control, sino que también se encuentra comúnmente en los siguientes componentes:

Tabiques/soportes aislantes: Separar distintos circuitos o zonas de alta/baja tensión para evitar cortocircuitos.

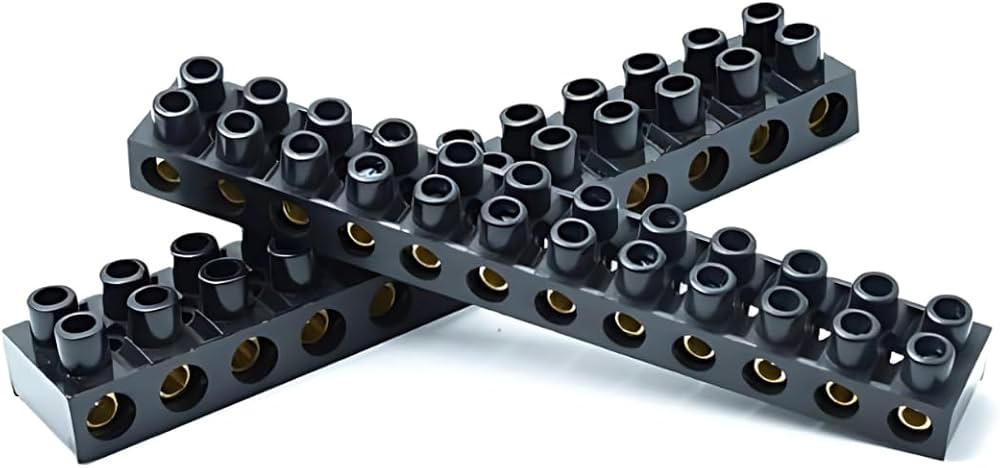

Bases aislantes del bloque de terminales: asegure los terminales de cableado y proporcione distancia de fuga y espacio libre.

Manijas/perillas de operación: manijas aisladas para algunos interruptores manuales.

Bases para fusibles: Soportes aislados para fusibles de bajo calibre.

Barra colectora de conexión a tierra/almohadillas de barra colectora: mejoran la confiabilidad del aislamiento de las conexiones de conexión a tierra.

Hoja de plástico de baquelita AHD en rojo y negro

Ventajas de la baquelita en cuadros eléctricos y lógica de selección frente a otros materiales

Ventajas principales:

Rendimiento de aislamiento superior: resistividad de alto volumen de 10¹⁰～10¹² Ω⋅cm, voltaje de ruptura de 10~20kV/mm, aislando eficazmente la corriente y garantizando la seguridad.

Resistencia a altas temperaturas: temperatura de funcionamiento a largo plazo de hasta 120 ~ 150 ℃ (a corto plazo 200 ℃), superior a la mayoría de los plásticos de uso general, adecuado para posibles escenarios de calentamiento localizado en cajas eléctricas (como calentamiento por resistencia de contacto).

Alta resistencia mecánica: resistencia a la tracción 40 ~ 80 MPa, resistencia a la flexión 70 ~ 120 MPa, capaz de soportar el peso de los componentes instalados o impactos menores (aunque un poco más frágil que los metales, superior a los plásticos comunes).

Bajo Costo y Fácil Procesamiento: Materias primas y procesos de moldeo simples (corte, taladrado, fresado), adecuados para producción a gran escala y bajo costo.

Retardante de llama: La resina fenólica en sí es retardante de llama (índice de oxígeno aproximadamente 30~35), cumpliendo con la mayoría de los requisitos de protección eléctrica contra incendios sin necesidad de retardantes de llama adicionales.

La lógica de selección en comparación con otros materiales:

Materiales	Desventajas de la baquelita	Aplicaciones adecuadas de la baquelita
PC (Policarbonato)	Su costo es significativamente más alto que el de la baquelita y su resistencia a la temperatura a largo plazo (120 ℃) es menor que la de la baquelita, lo que la hace propensa a agrietarse por tensión.	La baquelita es más adecuada para aplicaciones sensibles al costo y aplicaciones que requieren temperaturas medias a bajas (<150 ℃).
ABS	Mala resistencia al calor (80~100℃), inflamable (se requieren retardantes de llama), baja resistencia mecánica (se rompe fácilmente).	La baquelita es insustituible en aplicaciones que requieren alta temperatura y alta resistencia.
SMC (plástico reforzado con fibra de vidrio)	Proceso de moldeo complejo (requiere moldeo), alto costo (aproximadamente 1,5 a 2 veces mayor que el de la baquelita) y alta fragilidad.	La baquelita es adecuada para el procesamiento de lotes grandes o pequeños de estructuras simples.
Metal (acero/aluminio)	Conductivo (requiere aislamiento adicional), propenso a oxidarse, pesado.	La baquelita es superior en aplicaciones que requieren aislamiento, aligeramiento o resistencia a la corrosión.

La baquelita sigue siendo un material viable para paneles eléctricos, especialmente en equipos tradicionales de gama baja y media. Sus aplicaciones dentro de cajas eléctricas se extienden más allá de los paneles para incluir particiones, bloques de terminales y otros componentes. La lógica central detrás de la elección de la baquelita es su alta rentabilidad (bajo costo + rendimiento básico que cumple con los estándares). Aunque está siendo reemplazado gradualmente en aplicaciones especializadas o de alta gama, sus propiedades aislantes, resistentes al calor y fáciles de procesar garantizan su viabilidad continua en campos específicos.

AHD no solo ofrece láminas de baquelita, sino también láminas de baquelita ESD. Bienvenido a contactarnos para más detalles.
